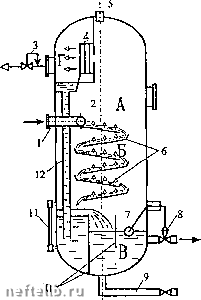

Рис. 7.33. Вертикальный сепаратор;

А - основная сепарационная секция; Б -осаднтельная секция; В - секцчя сбора нефти; Г - секция каплсудаления; 1 - патрубок овода газожидкостной смеси; 2 - раздаточный коллектор со щелевым выходом; 3 - регулятор давления «до себя» на линии отвода газа; 4 - жадюзийный каплеуловитель; 5 - предохранительный клапан; б -наклонные полки; 7 - поплавок; 8 -регулятор уровня на линии отвода нефти; 9 - линия сброса шлама; 10 -перегородки; 11 - уровнемерное стекло; 12 - дренажная труба

Рис. 7.34. Горизонтальный газонефтяной сепаратор:

I - технологическая емкость; 2 - наклонные желоба; 3 - пеногаситель; 4 -выход газа; 5 - влагоотдслитель; 6 - выход нефти; 7 - устройство для предотвращения образования воронки; 8 - люк-лаз; 9 - распределительное устройство; 10 - ввод продукции

давление, которое меньше начального давления газожидкостиой смеси. За счет уменьшения давления из смеси в сепараторе выделяется растворенный газ. Поскольку этот процесс не является мгновенным, время пребывания смеси в сепараторе стремятся увеличить за счет установки наклонных полок 6, по которым она стекает в нижнюю часть аппарата. Выделяющийся газ поднимается вверх. Здесь он проходит через жалюзийный каплеуловитель 4, служащий для отделения капель нефти, и далее направляется в газопровод. Уловленная нефть по дренажной трубе 12 стекает вниз.

Контроль за уровнем нефти в нижней части сепаратора осуществляется с помощью регулятора уровня 8 и уровнемерного стекла 11.1Плам (песок, окалина и т.п.) из аппарата удаляется по трубопроводу 9.

Достоинствами вертикальных сепараторов являются относительная простота регулирования уровня жидкости, а также очистки от отложений парафина и механических примесей. Они занимают относительно небольшую площадь, что особенно важно в условиях морских промыслов, где промысловое оборудование монтируется на платформах или эстакадах. Однако вертикальные сепараторы имеют и существенные недостатки: меньшую производительность по сравнению с горизонтальными при одном и том же диаметре аппарата; меньшую эффективность сепарации.

Горизонтальный газонефтяной сепаратор (рис. 7.34) состоит из технологической емкости 1, внутри которой расположены две наклонные полки 2, пеногаситель 3, влагоотделитель 5 и устройство 7 для предотвращения образования воронки при дренаже нефти. Технологическая емкость снабжена патрубком 10 для ввода газонефтяной смеси, штуцерами выхода газа 4 и нефти 6 и люк-лазом 8. Наклонные полки выполнены в виде желобов с отбортовкой не менее 150 мм. В месте ввода газонефтяной смеси в сепаратор смонтировано распределительное устройство 9.

Сепаратор работает следующим образом. Газоиефтяная смесь через патрубок 10 и распределительное устройство 9 поступает иа полки 2 и по ним стекает в нижнюю часть технологической емкости. Стекая по наклонным полкам, нефть освобождается от пузырьков газа. Выделившийся из нефти газ проходит пеногаситель 3, где разрушается пена, и влагоотделитель 5, где очищается от капель нефти, и через штуцер выхода газа 4 отводится из аппарата. Дегазированная нефть накапливается в нижней части технологической емкости и отводится из аппарата через штуцер 6.

Для повышения эффективности процесса сепарации в горизонтальных сепараторах используют гидроциклонные устройства.

Горизонтальный газонефтяной сепаратор гидроциклонного типа (рис. 7.35) состоит из технологической емкости 1 и нескольких одноточ-ных гидроциклонов 2. Конструктивно одноточный циклон представляет собой вертикальный цилиндрический аппарат с тангенциальным вводом газонефтяной смеси, внутри которого расположены направляющий патрубок 3 и секция перетока 4. В одноточном гидроциклоне смесь совершает одновременно вращательное движение вокруг направляющего патрубка и нисходящее движение, образуя нисходящий вихрь. Нефть под действием центробежной силы прижимается к стенке циклона, а выделившийся и очищенный от капель жидкости газ движется в центре его. В секции перетока нефть и газ меняют направление движения с вертикального на горизонтальное и поступают раздельно в технологическую емкость. Далее газовый поток проходит каплеотбойник 5, распределительные решетки б и выходит из сепаратора. Нефть но наюгонным полкам 7 стекает в нижнюю часть емкости. Ее уровень поддерживается с помощью регулятора 8.

Обезвоживание

При извлечении из пласта, движении по иасосно-компрессор-ным трубам в стволе скважины, а также по промысловым трубопроводам смеси нефти и воды, образуется водонефтяная эмульсия - механическая смесь нерастворимых друг в друге и находящихся в мелкодисперсном состоянии жидкостей.

В эмульсиях принято различать дисперсионную (внешнюю, сплошную) среду и дисперсную (внутреннюю, разобщенную) фазу. По характеру дисперсионной среды и дисперсной фазы различают два типа эмульсий: «нефть в воде» и «вода в нефти». Тип образующейся эмульсии, в основном, зависит от соотношения объемов фаз, а также от температуры, поверхностного натяжения на границе «нефть-вода» и др.

Одной из важнейших характеристик эмульсий является диаметр капель дисперсной фазы, так как от него зависит скорость их осаждения.

Для разрушения эмульсий применяются следующие методы:

- гравитационное холодное разделение;

- внзпгритрубная деэмульсация;

- термическое воздействие;

- термохимическое воздействие;

- электрическое воздействие;

- фильтрация;
