8 9.

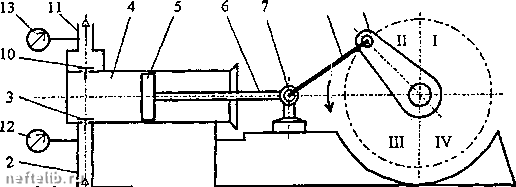

Рис. 14.4. Принципиальная схема насосной установки на базе поршневого насоса:

1 - опорожняемая емкрсгь; 2 - всасывающий трубопровод; 3 - всасывающий клапан; 4 - цилиндр насоса; 5 - поршень; 6 - пггок; 7 - крейцкопф; 8 - шатун; 9 - кривошип; 10 - нагнетательный клапан; 11 - напорный трубопровод; 12 -вакуумметр; 13 - манометр

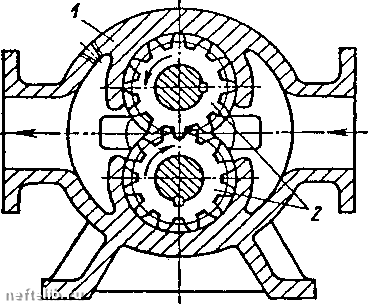

Рис. 14.5. Схема шестеренного насоса: 1 - корпус; 2 - зубчатое колесо

Обеспеченность нефтебаз электроэнергией и паром влияет на выбор привода насосов и соответственно - самого насоса.

Специально оборудованное помещение, в котором устанавливаются насосы вместе с двигателями, называется насосной станцией.

По характеру размещения насосные станции делят на стационарные и передвижные. В стационарных насосных (наземных, полуподземных и подземных) оборудование смонтировано иа неподвижных фундаментах и связано с емкостями постоянными л<есткими соединениями трубопроводов. Оборудование передвижных насосных устанавливается на автомашинах, прицепах, баржах или понтонах (плавучие станции). Передвижные насосные служат для перекачки нефтепродуктов там, где нецелесообразно строить стационарную насосную (на временных складах, на судоходных реках и т.д.).

По роду перекачиваемых нефтепродуктов имеются насосные для перекачки светлых нефтепродуктов, темных нефтепродуктов и смешанные.

Насосные, предназначенные для перекачки легковоспламеняющихся нефтепродуктов, оборудуются естественной вентиляцией с применением дефлекторов или искусственной вентиляцией с применением вентиляционных установок.

14.7. Сливо-наливные устройства для железнодорожных цистерн

Слив железнодорожных цистерн производится через их горловину (верхний слив) или через сливной прибор, расположенный снизу цистерны (нижний слив). Заполнение же цистерн нефтепродуктом производится, как правило, только через горловину (верхний налив).

Возможные схемы налива железнодорожных цистерн приведены на рис. 14.6.

При наливе открытой струей (рис. 14.6 а) струя нефтепродукта соприкасается с атмосферным воздухом. Это приводит к повышенному испарению светлых нефтепродуктов и образованию зарядов статического электричества. И то и другое нежелательно. Поэтому налив открытой струей применяют ограниченно и только при операциях с темными нефтепродуктами.

Налив закрытой струей (рис. 14.6 б) осуществляется путем опускания шлаига до нижней образующей цистериы. Поэтому струя нефтепродукта контактирует с воздухом только в начале налива. Соответственно, при наливе закрытой струей потери бензина, например, почти в 2 раза меньше, чем в предыдущем случае.
