этот же период от новых месторождений были проложены газопроводы Ишимбай-Магнитогорск, Шкапово-Ишимбай, Казань-Горький, Саратов-Вольск, Муханово-Куйбышев, Серпухов-Ленинград и ряд других.

Если в прежние годы в нашей стране строили отдельные газопроводы, соединяющие газовые месторождения с промышленными центрами, то к началу 60-х годов начали формироваться целые газопроводные системы. Так, газопровод Краснодарский край-Ростов-Серпухов диаметром 820-1020 мм, протяженностью 1458 км совместно с первой и второй нитками газопровода Ставрополь-Москва образовали мощную газотранспортную систему Северный Кавказ-Центр.

В 1963... 1966 гг. была построена двухниточная газопроводная система Бухара-Урал диаметром 1020 мм. Первая нитка пролегла от газового месторождения Газли до Челябинска и имела длину 1967 км, вторая - от Газли до Свердловска - 2163 км. По отводу от этой системы, построенному в 1966 г., природный газ пришел в Уфу.

В 1965 г. был введен в эксплуатацию первый северный газопровод Игрим-Серов диаметром 1020 мм и протяженностью 410 км. По нему газ Березовского месторождения подавался предприятиям Северного Урала. В дальнейшем этот газопровод был присоединен к системе Бухара-Урал.

После открытия в 1966 г многопластового Ачаковского, а несколько позже Шатлыкского газовых месторождений было решено направить газ в центральные районы страны - в Москву и Ленинград. Началось строительство газотранспортной системы Средняя Азия -Центр. Первая нитка диаметром 1020 мм и протяженностью 2750 км была введена в эксплуатацию в 1967 г, вторая (Д=1220 мм, L=2694 км) - в 1971 г, третья (Д=1220 мм, L=2694 км) - в 1975 г, четвертая (Д=1420 мм, L=3682 км) - в 1976 г Уже в 1972 г газотранспортная система Средняя Азия-Центр соединялась с центральной системой магистральных газопроводов.

В 1968... 1969 гг. был построен самый северный в мире магистральный газопровод Мессояха-Норильск диаметром 720 мм и протяженностью 671 км. Чтобы исключить воздействие на вечную мерзлоту его соорудили! на опорах.

Продолжение строительства мощных газотранспортных систем в нашей стране связано с освоением газовых месторождений Севера Тюменской области.

Газопроводная система Надым-Урал-Центр диаметром 1220... 1420 мм и протяженностью 3600 км, построенная в 1974 г, берет нача/га от месторождения Медвежье. Уникальной, не имеющей аналогов в мире, является система трансконтинентальных газопроводов большого диаметра, берущих начало от Уренгойского месторождения (табл. 15.1).

Общая стоимость этого крупнейшего в мире газотранспортного комплекса превышает затраты на строительство БАМа, КамАЗа, ВАЗа и Атоммаша вместе взятых.

Основным проектом трубопроводного строительства в 1986... 1990 гг. стала шестиниточная газотранспортная система для подачи ямбургского газа в центр страны и на экспорт. Общая протя-

Таблица 15.1

Трубопроводы для уренгойского газа

женность входящих в эту систему газопроводов (Ямбург-Елец I, Ям-бург-Елец II, Ямбург-Тула I, Ямбург-Тула П, Ямбург-Поволжье, Ямбург-Западная граница) составляет 28,7 тыс. км. На магистралях соорулсено 170 компрессорных станций.

Сведения об изменении протяженности газопроводов в нашей стране приведены в табл. 15.2.

Современный период

Единая система газоснабжения (ЕСГ) России (рис. 15.1) - это

широко разветвленная сеть магистральных газопроводов, обеспечивающих потребителей газом с газовых месторождений Тюменской области, Республики Коми, Оренбургской и Астраханской областей.

Протяженность газопроводов, находящихся в ведении РАО «Газпром» на 1 января 1999 г. составляла 148,8 тыс. км, что превыша-

СХЕМА ВАЖНЕЙШИХ ГАЗОПРОВОДОВ РОССИИ

у/ Н.УРЕНГОЙ

ново1СУЗнар<

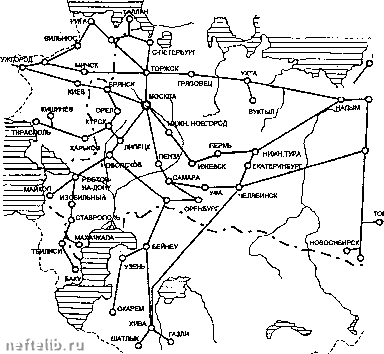

Рис.15Л Схема важнейших газопроводов России
