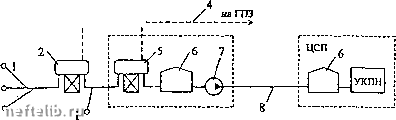

Главная Переработка нефти и газа Продукция разных пластов доставляется на поверхность раздельно, что позволяет не смешивать разносортные (например, высокосернистые и малосернистые) нефти. Более того, одновременно можно добывать из одного пласта нефть, а из другого - газ. Различными могут быть и способы эксплуатации разных пластов. Согласно принятой терминологии принято для краткости именовать ту или иную технологическую схему совместной эксплуатации названием способа эксплуатации сначала нижнего, а затем верхнего пласта. Например, схема насос-фонтан означает, что нижний пласт эксплуатируется насосным способом, а верхний - фонтанным. Возможности раздельной эксплуатации пластов через одну скважину существенно зависят от диаметра эксплуатационной колонны. Если он мал (меньше 168 мм), то диаметры подъемных труб невелики и их гидравлическое сопротивление является повышенным, что отрицательно сказывается на дебите скважин. 7.6. Системы сбора нефти на промыслах В настоящее время известны следующие системы промыслового сбора: самотечная двухтрубная, высоконапорная однотрубная и напорная. При самотечной двухтрубной системе сбора (рис. 7.29) продукция скважин сначала разделяется при давлении 0,6 МПа. Выделяющийся при этом газ под собственным давлением транспортируется до компрессорной станции или сразу на газоперерабатывающий завод (ГПЗ), если он расположен поблизости. Жидкая фаза направляется на вторую ступень сепарации. Выделившийся здесь газ используется на собственные нужды. Нефть с водой самотеком (за счет разности нивелирных высот) поступает в резервуары участкового сборного пункта, откуда подается насосом в резервуары центрального сборного пункта (ЦСП). За счет самотечного движения жидкости уменьшаются затраты электроэнергии на ее транспортировку. Однако данная система сбора имеет ряд существенных недостатков: 1) при увеличении дебита скважин или вязкости жидкости (за счет увеличения обводненности, например) система требует реконструкции; 2) для предотвращения образования газовых скоплений в трубопроводах требуется глубокая дегазация нефти; 3) из-за низких скоростей движения возможно запарафиии-ваиие трубопроводов, приводящее к снижению их пропускной способности; на собственные нужды Рис. 7.29. Принципиальная схема самотечной двухтрубной системы сбора: 1 - скважины; 2 - сепаратор 1- й ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - сепаратор 2-й ступени; 6 - резервуары; 7 - насос; 8 - нефтепровод; УСП - участковый сборный пункт; ДСП - центральный сборный пункт Рис. 7.30. Принципиальная схема высоконапорной однотрубной системы сбора: 1 - скважины; 2 - нефтегазопровод; 3 - сепаратор 1-й ступени; 4 - сепаратор 2-й ступени; 5 - регулятор давления; б ~ резервуары наГПЗ ----> I цеп потребителям "И УКПН Рис. 7.31.Принципиальная схема напорной системы сбора: 1 - скважины; 2 - сепаратор 1- й ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - насосы; 6 - неф»сироьид, 7 - сепаратор 2-й ступени; 8 - резервуар; ДНС - дожимная насосная станция 4) из-за иегерметичиости резервуаров и трудиостей с использованием газов 2-й стунени сепарации потери углеводородов при дайной системе сбора достигают 2...3 % от общей добычи нефти. По этим причинам самотечная двухтрубная система сбора в настоящее время существует только на старых промысдах. Высоконапориая однотрубная система сбора (рис. 7.30) предложена в Грозненском нефтяном институте. Ее отличительной особенностью является совместный транспорт продукции скважин на расстояние в несколько десятков километров за счет высоких (до 6...7 МПа) устьевых давлений. Применение высокоианорной однотрубной системы позволяет отказаться от сооружения участковых сборных пунктов и переиестц операции по сепарации иефти на центральные сборные пункты. Благодаря этому достигается максимальная концентрация технологического оборудования, укрупнение и централизация сбор-пых пунктов, сокращается металлоемкость пефтегазосборпой сети, иск.ггючается необходимость строительства насосных и компрессор-пых станций па территории промысла, обеспечивается возможность утилизации попутного нефтяного газа с самого начала разработки месторождений. Недостатком системы является то, что из-за высокого содержания газа в смеси (до 90 % по объему) в нефтегазосборном трубопроводе имеют место значительные пульсации давления и массового расхода жидкости и газа. Это нарушает устойчивость трубопроводов, вызывает их разрушение из-за большого числа циклов иагружеиия и разгрузки металла труб, отрицательно влияет на работу сепараторов и контрольно-измерительной аппаратуры. Высоконапориая однотрубная система сбора может быть применена только на месторождениях с высокими пластовыми давлениями. Напорная система сбора (рис. 7.31), разработанная институтом Гипровостокнефть , предусматривает однотрубный транспорт нефти и газа па участковые сепарационные установки, расположенные па расстоянии до 7 км от сквалши, и транспорт газоиасыщеииых нефтей в однофазном состоянии до ЦСП на расстояние 100 км и более. Продукция скважин подается сначала на площадку долеим-ной насосной станции (ДНС), где при давлении 0,6...0,8 МПа в сепараторах 1-й ступени происходит отделение части газа, транспортируемого затем иа ГПЗ бескомпрсссорпым способом. Затем нефть с оставпПТмся растворенным газом центробежными насосами перекачивается на плоидадку центрального пункта сбора, где в сепараторах 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 [ 61 ] 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 |
||
