Рис. 19.4. Полуподземная схема прокладки трубопровода

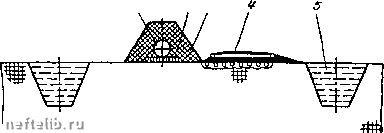

Рис. 19.5. Наземная схема укладки: 1 - трубопровод; 2 - хворостяная подготовка; 3 - насыпь (обвалование); 4 - лежневая дорога; 5 - противопожарная канава-резерв

а f 2 j <f

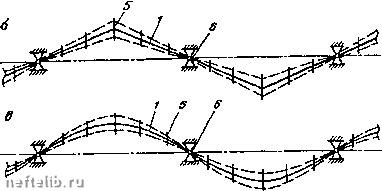

Phc.I 9.6. Надземные схемы укладки линейной части магистрального

трубопровода:

а - прямолинейная прокладки с П-образными компенсаторами;

6 - зигзагообразная прокладка;

в - упругоискривленный самокомпенсиругощийся трубопровод;

г - прямолинейная прокладка со слабоизогнутыми

компенсационными участками;

1 - трубопровод; 2 - неподвижная (анкерная) опора;

3 - промежуточная продольно-подвижная опора;

4 - П-образный компенсатор;

5 - промежуточная свободноподвижная опора; б - шарнирная опора;

7 - слабоизогнутый компенсационный участок

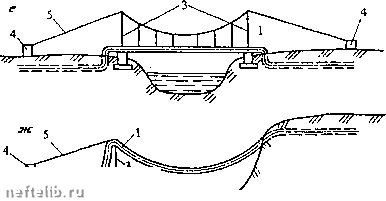

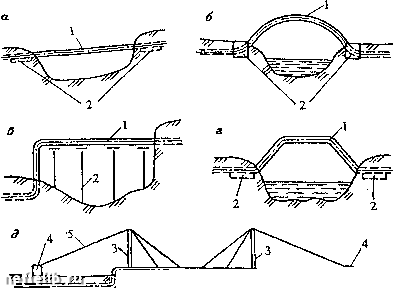

РисЛ 9.7. Надземные схемы переходов через естественные и искусственные препятствия: а - однопролетный балочный переход; 6 - арочный переход; в - многопролетный балочный переход с компенсатором; г - трапецеидальный переход; д - вантовый переход; е - висячий переход;

ж - переход в виде самоиесущей провисающей нити;

1 - трубрпровод; 2 - опора; 3 - пилон; 4 - якорь; 5 - несущий трос
