> /У / W / 7

JT-n

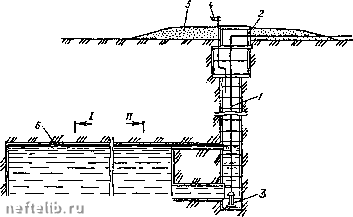

Рис.14.15. Принципиальная схема льдогрунтового хранилища шахтного типа на один продукт: 1 - ствол; 2 - оголовок; 3 - погружной насос; 4 - дыхательный клапан с огневым предохранителем; 5 - термоизоляционная засыйка; 6 - ледяная облицовка

Принципиальная схема стационарной АЗС приведена на рис. 14.16. Нефтепродукт, доставляемый иа АЗС с помощью автоцистерн, сливается через устройство 1 в резервуар для топлива 2. Здесь он отстаивается, производится замер его количества через устройство 5. Отпуск нефтепродукта потребителям производится с помощью топли-вораздаточной колонки 7, связанной с резервуаром трубопроводом, на котором смонтированы приемный loianan 3, и углового предохранителя 4. «Дыхания» резервуаров осуществляются через клапан 6.

Рассмотрим элементы принципиальной схемы АЗС более подробно.

Сливное устройство 1 предназначено для слива нефтепродуктов в резервуар закрытым способом, т. е. под уровень находящегося в нем проду-кта. Сливное устройство состоит из ниппеля, к которому присоединяетсярукав автоцистерны, фильтра и сливного трубопровода.

Быстрое и герметичное соединение ниппеля с рукавом автоцистерны обеспечивается специальной быстроразъемиой муфтой.

Для хранения нефтепродуктов на АЗС используются горизонтальные и вертикальные стальтахе резервуары емкостью от 5 до 50 м* и с толщиной стенки 3...4 мм. Резервуары на АЗС, как правило, распределяются следующим образом: 75 % - под бензины, 15 % - под дизельное топливо и до 10 % - под масла.

Резервуары АЗС рассчитаны на избыточное давление 700000 и вакуум - 1000 Па.

Замерное устройство 5 служит для замеров уровня взлива нефтепродукта в резервуаре. Оно обеспечивает вертикальное направление замерной рейки (метрштока). Конструктивно замерное устройство представляет собой перфорированную трубу диаметром 40 мм с крышкой.

Для соединения раздаточных колонок с резервуарами служит всасывающее устройство, состоящее из приемного клапана 3, углового предохранителя 4 и всасывающего трубопровода.

Назначение приемного клапана 3 - предотвращение слива нефтепродукта из всасывающего трубопровода в резервуар после отключения раздаточной колонки. При прекращении работы насоса давление в трубопроводе и в резервуаре выравнивается и тарелка клапана под действием собственного веса садится на седло, перекрывая сечение.

Угловой предохранитель 4 предотвращает распространение пламени по всасывающему трубопроводу. Для .этого внутри металлического корпуса установлена латунная сетка, выполняющая одновременно роль фильтра для нефтепродукта, откачиваемого из резервуара.

Рис.14.16. Принципиальная схема АЗС: 1 - сливное устройство; 2 - резервуар для топлива; 3 - клапан приемный; 4 - противовзрывник угловой; 5 - замерное устройство; 6 - клапан дыхательный; 7 - топливораздаточная колонка
