Русские владельцы железных дорог долго сопротивлялись прр1менен1ИО железнодорожных цистерн, с одной стороны, справедливо опасаясь пожароопасиости нефти, а с другой - учитывая, что кпд цистерн составляет 50 %, т.к. груз перевозится только в одном направлении, а в обратную сторону цистерны движутся порожняком. О/цгако их достоинства - значительная грузоподъемность, возможность быстрой разгрузки и заполнения цистерн в конце концов сдсла1Н1 свое дело. В 1872 г. мастерскими Московско-Нижегородской железной дороги были изготовлены первые в России железнодорожные нефтеналивные цистерны.

В 1863 г. Д.И. Менделеев, посетивший нефтеперегонный завод В.А. Кокорева близ Баку, предложил использовать трубопровод для перекачки нефти от нефтяных колодцев до завода и от завода до причала на Каспийском море. Тогда его предложение ие было осуществлено.

А в 1865 г. в США фирмой «Стандарт ойл» был построен первый в мире нефтепровод диаметром 50 мм и длиной 6 км. «Американцы как бы подслушали мои мысли», - с некоторой горечью писал впоследствии Дмитрий Иванович.

Строительство первого в мире нефтепровода было осуществлено с целью сбить высокие железнодорожные тарифы на перевозку нефти. Сама же идея транспортирования жидкостей по трубамате являлась новой.

Еще в пятом тысячелетирг до нашей эры китайцы транспортировали воду по бамбуковым трубам на рисовые поля.

5000 лет назад в древнеиндийском городе Мохеиджо-Даро стоки из некоторых домов отводились по глиняным трубам.

В Древнем Египте добываемая из глубоких колодцев вода отводилась по деревянным, медным к свинцовым трубам.

В Кносском дворце иа о. Крит за 2000 лет до н.э. терракотовые трубы использовались для водоснабжения и отвода сточных вод.

В Древнем Риме свинцовые трубопроводы использовались для подачи питьевой воды и сиаблсения водой общественных бань. Самый крупный из них имел длину 91 км.

В XI веке был сооружен водопровод из деревянных труб для подачи воды в Новгород из р. Волхов. Внутренний диаметр труб составлял 140 мм, а наружный - 300 мм. Подобные деревянные водопроводы существовали и в других городах России, в частности, в Бугуруслане и в Тюмени.

Первый напорный водопровод на Руси был построен в Московском Кремле в 1631...1633 гг.: по свинцовым трубам при помопщ водоподъемной машины вода подавалась в различные слулсбы.

11.2. Современные способы транспортирования нефти, нефтепродуктов и газа

В настоящее время для транспортирования энергоносителей используют железнодорожный, водный, автомобильный и трубопроводный транспорт.

Железнодорожный транспорт

Транспортирование энергоносителей по железной дороге производится в специальных цистернах или в крытых вагонах в таре.

Конструктивно цистерна состоит из следующих основных частей (рис. 11.2): рамы 7, ходовой части 6, ударнотяговых устройств 5, тормозного оборудования 8, котла 4, внутренней 3 и наружной 10 лестниц, устройств крепления котла к раме 11, горловигпэ! 1 и сливного прибора 9, предохранительной арматуры 2.

Рама служит для восприятия тяговых усилий, ударов в автосцепку, атакже инерционных сил котла, возникающих при изменении скорости движения цистерны. По типу ходовой части различают 4-х и 8-ми осные цистериы (рис. 11.3). На большинстве цистерн устанавливается бессекциониый котел, который состоит из цилиндрической части и двух днищ. Котел крепится к раме с помощью специальных болтов, а по краям - четырьмя хомутами с муфтами и натяжными болтами. В верхней части котла цистерн для иефти и нефтепродуктов смонтирован колпак с люком, предназначенный для их загрузки, а в нижней - сливной прибор для их выгрузки. Загрузка и выгрузка сжиженных газов производится через специальные патрубки с вентилями. Предохранительная арматура служит, в основном, для предотвращения разрушения котла цистерн при повышении давления.

Различают следующие виды цистерн. Цистериы специального назначения в основном предназначены для перевозки высоковязких и высокопарафинистых нефтей и нефтепродуктов. Цистерны с паровой рубашкой отличаются от обычных тем, что нижняя часть у них снабжена системой парового подогрева с площадью поверхности нагрева около 40 м. Цистерны-термосы предназначены для перевозки подогретых высоковязких нефтепродуктов; они покрыты тепловой изоляцией, а внутри котла у них установлен стационарный трубчатый подогреватель с поверхностью нагрева 34 м. Цистерны для сжиженных газов рассчитаны на повышенное давление (для пропана - 2 МПа, для бутана - 8 МПа).

Объем котла современных цистерн составляет от 54 до 162 м, диаметр - до 3,2 м.

to 00

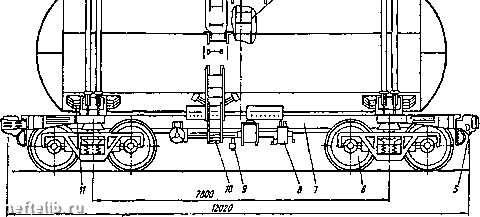

Рис. 11.2. Цистерна для перевозки бензина и светлых нефтепродуктов

(модель 15-1443 ):

I - устройство загрузки; 2 - предохранительная арматура;

3 - внутренняя лестница; 4 - котел; 5 - ударно-тяговые приборы; б - ходовая часть; 7 - рама; 8 - тормозное оборудование; 9 - устройство выгрузки; 10 - наружная лестница;

II - крепление котла на раме
