Рис.2 0.6. Фундамент под резервуары объемом 5000 м: 1 - грунтовая подсыпка; 2 - песчаная подушка; 3 - отмостка.

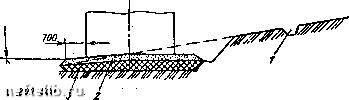

Рис.2 0.7. Фундамент под резервуары на косогорном згчастке: 1 - нагорная канава; 2 - песчаная подушка; 3 - грунтовая подсыпка.

7 S

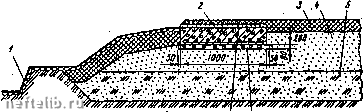

Рис.2 0.8. Фундамент под резервуары объемом 10 ООО м 1 - кольцевая канавка с отместкой; 2 - железобетонное кольцо; 3 - гидрофобный слой; 4 - песчаная подушка; 5 - грунтовая подсыпка; 6 ~ бетонная подготовка; 7 - выравнивающий цементный слой.

2) монтаж резервуара из заготовок лаиодского изготовления.

Основной объем сварочно-моитажиый работ при данном методе выполняется в заводских условиях, что обеспечивает отиосительпо высокое качество работ. Изготовление рулонных заготовок корпуса и днища резервуара осупествляется на специальных стендах. После контроля качества сварных швов полотнища днища и корпуса окрашивают и свертывают в рулон диаметром до 3,2 м. В на-стояп1ее время иа заводах изготовляют рулоны высотой до 18 м.

Монталс резервуара на подготовленном основании начинают с укладки днища. У резервуаров емкостью до 1000 м- днище поставляется в виде одного рулона, а у больших - в виде нескольких рулонов, представляющих собой части днища. После развертывания нескольких рулонов их соединяют в одно целое сваркой.

Монтаж корпуса резервуара включает следующие операции:

1) подъем рулона корпуса в вертикальное положение;

2) развертывание рулона корпуса;

3) сварку монтажных стыков.

Подъем в вертикальное пололсение рулона корпуса резервуаров объемом менее 1000 м осуществляется передвижными кранами, от 1000 до 2000 м - с помощью тракторов или тракторных лебедок, свыше 2000 м - специальными кранами большой (25...50т) грузоподъемности.

При отсутствии крана необходимой грузоподъемности подъем рулона корпуса резервуаров в вертикальное пололсение осуществляют с помощью тракторов или тракторных лебедок с использованием Л-образной стрелы. Развертывают рулон корпуса трактором. По мере развертывания полотнище корпуса фиксируют сварочными прихватками по линии разметки на днище. Развернув 5...6 м полотнища, начинают монтаж покрытия из отдельных щитов, что обеспечивает повышение устойчивости корпуса. Щиты соединяют между собой и верхним поясом резервуаров с помощью сварки.

Завершается сооружение резервуаров их испытаниями на прочность и герметичность.

20.4. Сооружение блочно-комплектных насосных и компрессорных станций

В последние годы больпюе число ИС и КС строится в отдаленных районах Севера и Северо-Западной Сибири с суровыми природно-климатическими условиями, слабо развитой дорожной сетью и недостаточным развитием индустриальной базы строительства. Для обеспечения высоких темпов соорулсеиия НС и КС в этих усло-

ВИЯХ применяют комплектно-блочный метод строительства. Сущность данного метода заключается в том, что объекты возводятся из и.зде-лий высокой степени заводской готовности в виде блочно-комплектных устройств (БКУ), укрупненных монтажных узлов и заготовок инженерных коммуникаций.

При комплектно-блочном строительстве различают следующие элементы: блок, бокс, блок-бокс, суперблок и блочно-комплектное устройство.

Блоком называют совокупность оборудования и строительных конструкций, смонтированных на общем основании (блок газотурбинной установки, блок насосного агрегата, блок трансформатора и т.д.). Блок обязательно вписывается в габариты погрузки (рис. 20.9) - предельные размеры грузов, перевозимых по железной дороге на платформе или в полувагоне.

Бокс - транспортабельное здание из легких строительных конструкций, вписывающееся в габариты погрузки.

Блок-бокс - это бокс, начиненный технологическим оборудованием и инженерными системами, внутри которого создают микроклимат, необходимый для длительной работы обслуживающего персонала и надежной работы установленного оборудования.

Блок-контейнер отличается от блок-бокса тем, что доступ персонала к установленному оборудованию осуществляется извне.

Суперблок - это блок (или совокупность блоков), размеры которого превыщают габариты погрузки.

Блочно-комплектное устройство - это объект, собираемый на специализированном предприятии или месте монтажа из комплекта блоков, боксов, блок-контейнеров, блок-боксов, суперблоков и заготовок межблочных коммуникаций.

Схема организации комплектно-блочного строительства НС и КС приведена на рис. 20.10.

Изготовление блочных устройств на сборочио-комплектовоч-ных предприятиях осуществляют в нескольких отделениях. В отделении монтажа трубных узлов проводят заготовку и монтаж трубной обвязки с применением горячего и холодного гнутья и сварки. Готовые трубные узлы передают в отделение блоков. Здесь на сборочных поточных линиях монтируют блочное оборудование на железобетонных или стальных плитах-основаниях. После окончания монтажа раму с установленным на ней блочным оборудованием подают в отделение металлоконструкций. Здесь блок превращается в блок-бокс или блок-контейнер. Вначале на блоке сооружают металлический каркас, а затем обшивают его ограждающими конструкциями - стеновыми и кровельными двух- или трехслойны-
