параметры. Так, обозначение УЭВИ5-16-1200 означает: У - установка; Э - привод от погружного электродвигателя; Н - насос; 5 - группа насоса для колонны обсадных труб диаметром 146 мм; 16 - подача, мУсут; 1200 - напор, м.

Установки УЭВН5 используются для откачки жидкостей с температурой до 70°С, вязкостью до 1000 ммус, с содержанием мехпримесей ие более 0,8 г/л и свободного газа на приеме насоса не более 50 %.

Оборудование устья скважин

Оборудование устья сквалсин всех типов предназначено для герметизации затрубного пространства, отвода продукции скважины, а также для проведения технологических операций, ремонтных и исследовательских работ. Оно комплектуется в зависимости от способа эксплуатации скважин.

При фонтанном, компрессорном и бескомпрессориом способах добычи иес]эти оборудование устья составляется из одинаковых деталей и узлов по подобным схемам.

На устье скважин (рис. 7.22) монтируются колонная головка (ГК) и фонтанная арматура (ФА), состоящая в свою очередь из трубной головки (ГТ) и фонтанной елки (Е). Колонная головка предназначена для соединения верхних концов обсадных колонн (кондуктора, технических и обсадных труб), герметизации межтрубных пространств и служит опорой для фонтанной арматуры. Трубная головка служит для обвязки одного или двух рядов фонтанных труб, герметизации межтрубиого пространства между эксплуатационной колонной и фонтанными трубами, а также для проведения технологических операций при освоении, эксплуатации и ремонте сквалсииы. Обычно трубная головка представляет собой крестовину с двумя боковыми отводами и трубной подвеской. Боковые отводы 8 позволяют закачивать в межтрубиое пространство воду и глинистый раствор при глушении сквалсины, ингибиторы гидратообразования и коррозии, измерять затрубное давление (манометром 7), а также отбирать газ из него. Трубная головка монтируется непосредственно на колонной головке. Фонтанная елка предназначена для управления потоком продукции скважины и регулирования его параметров, а таклсе для установки манометров, термометров и приспособлений, служащих для спуска и подъема глубинных приборов. Елка состоит из вертикального ствола и боковых отводов-выкидов (струн). На калсдом отводе устанавливают по две задвилски: рабочую 16 и резервную (ближайшую к стволу) 14. На стволе установлены коренная (главная,

-777;

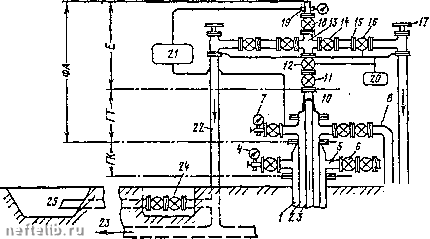

Рис. 7.22. Схема оборудования устья скважины крестовой арматурой:

ГК - головка колонная; ГТ-головка трубная; Е - елка; ФА- фонтанная арматура;

1-кондуктор; 2 - эксплуатационная колонна; 3- фонтанная колонна; 4 -манометр межколонный: 5 - отвод от межколонного пространства; б-задвижка ручного привода; 7 - манометр затрубный; 8 - отвод от затрубья; 9 -линия задавочная: 10-подвеска фонтанных труб;11-корюнная задвижка;

12-задвижка с пневмоприводом; 13 - крестовина; 14 - задвижка резервная; 15-катушка КИП; 16-задвижка рабочая; 17 - штуцер регулируемый; 18-задвижка буферная; 19 - буфер и буферный манометр; 20- блок пневмоуправления; 21 - прискважинная установка (система) для подачи в затрубье ингибиторов и ПАВ; 22 - отвод рабочий: 23- шлейф; 24- задвижки факельной линии;

25 - амбар земляной

центральная) 11 и буферная 18 задвижки. Па отводах имеются «карманы» для термометров и нггуцеры для манометров 15, а также для регу;н1рования расхода 17. Ствол заканчивается буфером с манометром 19.

Фонтанные елки но конструкции делятся на крестовые и трой-никовыс. В состав ствола крестовой елки входит крестовина 13, к которой и кренятся отводы-выкиды. Каждый из них может быть рабочим. Тогда второй является резервным. В конструкцию ствола тройниковой елки (inc. 7.23) входят тро1ншки 3, 13, к которым присоединяются выкид1и>1е линии - верхняя, которая является рабочей и нижняя, являющаяся резервной. Такое распределение «ролей» связано с тем, что тройниковая арматура, как правило, применяется в скважинах, в продукции которых содерлсится песок или ил. При абразивном разрун1ении верхнего тройника скважина может быть переведена на работу через нижний отвод. Для этого закрывается задвижка (или крап), расположенная между тройниками; верхний тройник и отвод в это время подвергаются ремо1ггу. Ремонт кресто-Boii арматуры значительно более затруднен. В то же время крестовая арматура компактнее, имеет меньшую высоту, ее проще обслуживать.

Фонтанная арматура рассчитана на рабочее давление 7,14,21, 35, 70 и 105 МПа, имеет диаметр проходного сечения ствола от 50 до 150 мм.

Манифольд - система труб и отводов с за/и$ижками или крапами - служит для соединения фонтанной арматуры с трубопроводом, по которому продукция скважины поступает иа групповую замерную установку (ГЗУ). Простейпгая схема манифольда крестовой ()оитаи-иой арматуры показана на рис. 7,24. Она предусматривает надичие двух практически идентичных обвязок (рабочад и резервная), в каждой из которых есть ре1"улируемый штуцер 1, вентили 2 для отбора проб жидкости и газа, запорное устройство 3 для сброса продукции на факел или в земляной амбар и предохранительный клапан 6. Элементы схемы собираются в одно целое с помощью фланцевых соединений 7. Узлы, очерченные четырехугольниками (№Хо 1, 2,3), собираются иа заводе.

Оборудование устья штанговой насосной скважины вюпоча-ет (рис. 7.25) коло1П1ЫЙ фланец 1, планшайбу 2 с подвешенными к ней насосно-компрессориыми трубами 3. В верхнюю муфту 4 труб ввинчивают тройник 5 для отвода нефти (в горизонтальной нлоскости), а также для вывода наружу устьевого штока 7, связывающего через канатную подвеску насосные нгтанги с головкой балансира станка-качшнси. Место выхода устьевого штока из тройника герметизировано с помощью сальника б, набивку которого уплотняют крышкой 8 и пружиной.
