Рис. 6.9. Схема подвешивания бурильной трубы при спуско-подъёмных

операциях: а - схема; б - элеватор 1 - бурильная труба; 2 - элеватор; 3 - шроп

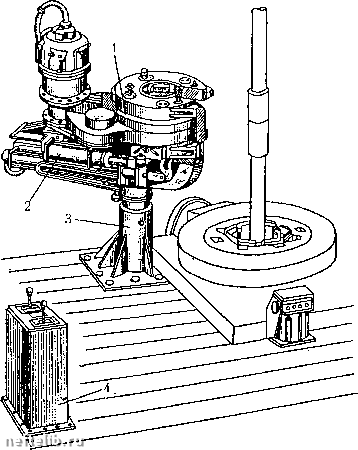

Рис. 6.10. Ключ буровой АКБ-ЗМ: I - блок ключа; 2 - каретка с пневматическими цилиндрами; 3 - стойка; 4 - пульт управления

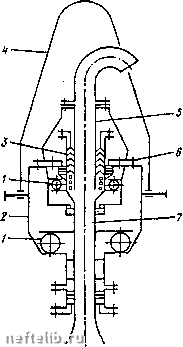

Рис.6.11 .Вертлюг: Ьподшшпшки; 2-корпус; 3-сальники; 4-ппроп; 5-напорнал труба; б-крьшпса корпуса; 7-ствол

Рис.6.12.Ротор: Х-сташша; 2-стол с укрепленным зубчатым венцом; 3 - зажимы; 4 - вкладьшш; 5 - кожух; б - вал
