Более предпочтительным является нижний слив нефтепродуктов. Верхний слив применяют реже и в тех случаях, когда нижний сливной прибор цистерн неисправен.

Устройства для железнодорожного слива и налива на нефтебазах рассчитывают на маршрутный, групповой и одиночный слив и налив вагонов -цистерн.

Количество устройств для слива и налива принимают исходя из суточного объема поступления и отгрузки нефтепродуктов по железной дороге. Если количество поступающих цистерн составляет более трех, то применяют одиночные устройства для слива и налива. При большем числе цистерн применяют односторонние или двусторонние эстакады.

Эстакадой (рис. 14.8) называют совокупность расположенных вдоль железнодорожного полотна с шагом 4...6 м сливо-наливных устройств, соединенных общими коллекторами и площадкой для перемещения персонала. Эстакады изготавливают из несгораемых материалов с учетом габаритов железнодорожных цистерн. Соорулса-ют эстакады в виде длинных галерей с эксплуатационными площадками, расположенными на высоте З...3,5 м, считая от рельса, и снабжают для перехода на цистерны откидными подвижными мостиками, которые могут опускаться на котел цистерны. Ширина прохода на эстакаде - не менее 1 м. Лестницы для подъема на нее размещают, как правило, с торцов.

Для подогрева высоковязких нефтепродуктов в цистернах и трубопроводах эстакады оборудуют паропроводами или электроподогревателями.

Для предотвращения необоснованных задержек цистерн время их слива-налива нормируется. В зависимости от грузоподъемности цистерн, вида нефтепродукта и степени механизации работ нормативное время слива - налива железнодорожного маршрута составляет от 2 до 4 часов.

14.8. Нефтяные гавани, причалы и пирсы

Для налива и разгрузки нефтеналивных судов устраиваются специальные сооружения - нефтяные гавани, причалы и пирсы.

Нефтегаванью называется водная территория (акватория), укрытая от сильных течений, ледохода и ветров, имеющая достаточные для причаливания и маневрирования судов площадь и глубину. Современные нефтегавани проектируются трех типов (рис. 14.9): в виде узкого тупикового бассейна («ковша»), в виде выемки части бе-

со 00

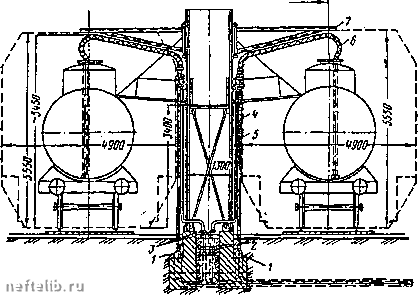

Рис.14,8. Двусторонняя комбинированная сливо-наливная эстакада

типа КС:

1 - коллекторы для нефтепродуктов; 2 - коллекторы зачистные;

3 - штуцера для слива из поврежденных цистерн; 4 - сливо-наливной

стояк; 5 - зачистной стояк; 6 - гибкий шланг; 7 - поворотная консоль

i.i.i.i.t.i.t.i.t.hi.t......мl.l.l:l;lл,ш;l;ll.l.l.ll.l;...mz

К"

iyuHUUuuHiuuyuuaiiuuyyuuuiiuuuuuuu

tlTlllMTiriTJTIfWFTWFnlIPPIIIRWf

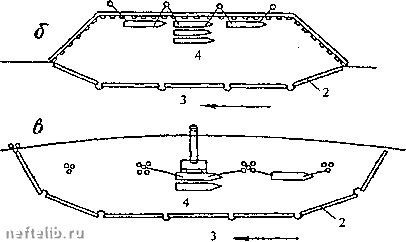

Рис л 4.9. Схемы современных гаваней трех типов:

-> - направления движения судна

1 - затвор; 2 - боковые ограждения; 3 - водное пространство; 4 - акватория нефтегаваней.

а) в виде тупикового бассейна;

б) в виде выемки части берега;

в) в виде огражденной акватории у берега;

I.) -.ш. i;-t()i
