		----1

6 5 3 4

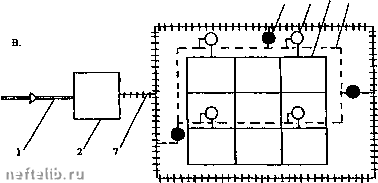

Рис. 16.5. Принципиальная схема газоснабжения населегшых пунктов: А - одноступенчатая; Б - двухступенчатая; В - трехступенчатая; 1 - отвод от магистрального газопровода; 2 - ГРС; 3 - газопровод низкого давлеих-ш; 4 -- газопровод среднего давления; 5,6 - газорегуляториый пункт; 7 - газопровод высокого давления.

При применении двух- и трехступенчатых систем газоснабжения дополнительное редуцирование газа производится на газорегуляторных пунктах (ГРП).

Газопроводы низкого давления в основном используют для газоснабжения жилых домов, общественныхзданий и коммунально-бытовых предприятий. Газопроводы среднего и высокого (до 0,6 МПа) давлений предназначены для подачи газа в газопроводы низкого давления через городские ГРП, а также для газоснабжения промышленных и крупных коммунальных предприятий. По газопроводам высокого (более 0,6 МПа) давления газ подается к промышленным потребителям, для которых это условие необходимо по технологическим требованиям.

По назначению в системе газоснабжения различают распределительные газопроводы, газопроводы-вводы и внутренние газопроводы. Распределительные газопроводы обеспечивают подачу газа от источников газоснабжения до газопроводов-вводов. Газопроводы-вводы соединяют распределительные газопроводы с внутренними газопроводами зданий. Внутренним называют газопровод, идущий от газопровода-ввода до места подключения газового прибора, теплоагрегата и т.п.

По расположению в населенных пунктах различают наружные (уличные, внутриквартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутрицеховые, внутридомовые) газопроводы.

По местоположению относительно поверхности земли различают подземные и надземные газопроводы.

По материалу труб различают газопроводы металлические (стальные, медные) и неметаллические (полиэтиленовые, асбоцементные и др.).

Подключение и отключение отдельных участков газопроводов и потребителей газа осутцествляют с помощью запорной арматуры - задвижек, кранов, вентилей. Кроме того, газопроводы оборудуют следующими устройствами: конденсатосборниками, линзовыми или гибкими компенсаторами, контрольно-измерительными пунктами и т.п.

16.5. Газорегуляторные пункты

Газорегуляторные пункты (ГРП) устанавливаются в местах соединения газопроводов различного давления. ГРП предназначены для снижения давления и автоматического поддержания его на заданном уровне.

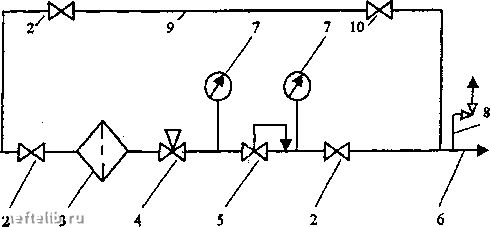

Рис. 16.6. Технологическая схема ГРП: 1 - входной газопровод; 2 - отключаюпще устройства; 3 - фильтр; 4 - предохранительный запорный клапан; 5 - регулятор давления; 6 - выходной газопровод; 7 - манометр; 8 - предохранительный сбросной клапан; 9 - байпас; 10 - регулирующая задвижка на байпасе.

СаЭ СаЭ
