со о

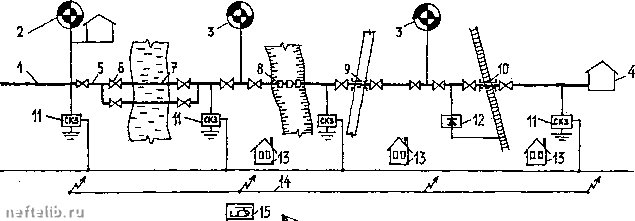

Рис. 12.7. Состав сооружения магистрального нефтепровода: I - подводящий трубопровод; 2 - головная нефтеперекачивающая станция; 3 - промежуточная нефтеперекачивающая станция; 4 - конечный пукт; 5 - линейная часть; 6 - линейная задвижка; 7 - дюкер; i • надземный переход; 9 - переход под автодорогой; 10 - переход под железной дорогой; 11 - станция катодной $ащиты; 12 - дфенажная установка; 13 - доляобходчика; 14 - линия связи; 15 - вертолетная площадка; 16 - вдольтрассовая дорога

rO Pi Gi

iJUHr-J-U>-*-l-Ltx

-®-<1>-t*H.

---iL;

с нефтепромысла о

-®-<-

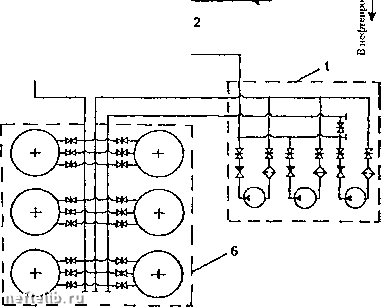

Рис. 12.8. Технологаческая схема головной перекачивающей станции: 1 - подпорная насосная; 2 - площадка фргльтров и счетчиков; 3 - основная насосная; 4 - площадка регуляторов; 5 - площадка пуска скребков; 6 - резервуарный парк

со о

rOi r<3h

---i I----1 I

rtM<jH«, I

Рис. 12.9. Технологическая схема промежуточной перекачивающей

станщш:

1 - основная насосная; 2 - помещение с регулируюпщми клапанами; 3 - устройство приема и пуска скребка; 4 - площадаа с фильтрами-грязеуловителями
