to -J

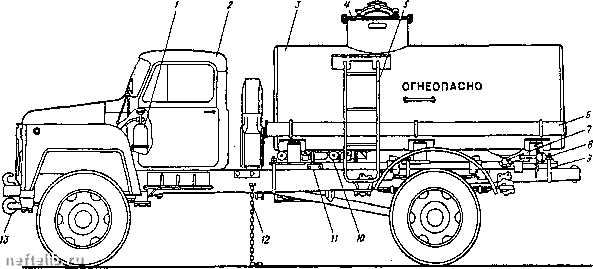

Рис,11.4. Автомобиль-цистерна АЦ-4;2-53А:

I - огаетушитель; 2 - шасси автомобиля ГАЗ-53А; 3 - цистерна; 4 - крышка горловины; 5 - лестница; 6 - пенал для рукавов; -

7 - отстойник с трубопроводом; 8 - электрооборудование; 9 - узел крепления цистерны; 10 - трубопровод гидравлической системы;

II - табличка; 12 - цепь заземления; 13 - глушитель

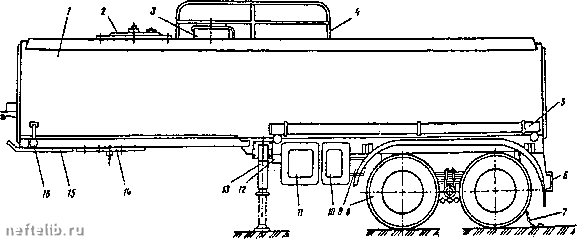

Рис. 11.5. Полупрщеп-цистерна 111Щ-16,3: 1- корпус цистерны; 2 - крышка компенсационной емкости; 3 - наливная горловина; 4 - поручень; 5 - пенал; 6 - бампер; 7 - цепь заземления; 8 - тележка; 9 - запасное колесо; 10Д1 - шкафы для оборудования; 12 - ящик ЗИП; 13 - опорное устройство; 14 - опорная плита; 15 - плита наката; 16 - световозвращатель

Спецршльное оборудование смонтировано на шасси полуприцепа ОдАЗ-9370 и состоит: из цистерны с горловинами, лестницей, поручнем, пеналами, ящиком запчастей и принадлежностей; технологического оборудования, расположенного в боковом шкафу и включающего в себя систему трубопроводов и запорной арматуры; электрооборудования, а также средств контроля и дистанционного управления узлами иолуприцепов-цистерн. Кроме того, в состав дополнительного оборудования, размещаемого в боковом шкафу, входят фильтр тонкой очистки топлива, два счетчика жидкости, раздаточные рукава, намотанные иа барабаны и раздаточные краны.

Основными элементами автоцистерны для перевозки сжиженных газов являются:

- наружный cтaJшнoй кожух, внутри которого на б вертикальных цепях подвешен латунный сосуд емкостью 2,6 м;

- контрольно-измерительные приборы и запорная арматура, которые размещены на задней стенке корпуса в специальном шкафу;

- два испарителя, расположенные по бокам цистериы и предназначенные для создания необходимого давления с целью передавливания жидкости.

Пространство между корпусом и латунным сосудом заполнено тепловой изоляцией.

Достоинствами автомобильного транспорта нефтегрузов являются:

1) большая маневренность;

2) быстрота доставки;

3) возможность завоза грузов в пункты, значительно удаленные от водных путей или железной дороги;

4) всесезонность.

К его недостаткам относятся:

1) ограниченная вместимость цистерн;

2) относительно высокая стоимость перевозок;

3) наличие порожних обратных пробегов автоцистерн;

4) значительный расход топлива иа собственные нужды.

Трубопроводный транспорт

В зависимости от вида транспортируемого продукта различают следующие типы узкоспециализированных трубопроводных систем: нефтепроводы, нефтепродуктопроводы, газопроводы и трубопроводы для транспортирования нетрадиционных грузов. Независимо от того, что транспортируется по трубам, все узкоспециализированные системы состоят из одних и тех же элементов:
