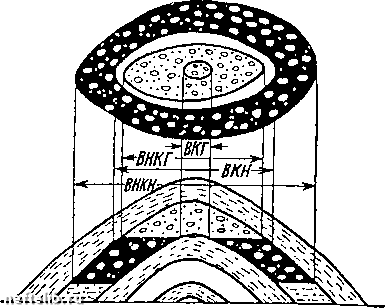

Рис.5.3. Схема газонефтяной пластовой залежи:

ВКГ - внутренний контур газоносности; ВНКГ - внешний контур газоносности; ВКН - внутренний контур нефтеносности; ВНКН - внешний контур нефтегюсности;

Иод месторождением нефти и газа понимается совокунпость залеже!, приурочеппых к общему участку земной поверхности. Понятия месторождешк и за./1ежь равнозначны, если на одной плопши! имеется Bcei"o o/uia залежь. Такое месторолсдепие называется однонла-стовым. В остальных случаях месторождения являются мпогонластовыми. 11апрпмср, па нефтяных месторождениях Ainnepon-CKOio полуострова уста1ювлепо до 30...40 Зсшежей.

Месторождение называют газовым, если оно содержит только газовые залежи, состояпще более, чем иа 90 % из метана. К газокоидеп-сатпым относят такие газовые месторолсдепия, из газа которых при снилсепии давления до атмосферного выделяется жидкая фаза - конденсат. Если мссторолсдеиие состоит из нефтяных или газоиефтяпых .Зсшелсе!!, то оно соответственно называется нефтяным или газоиефтя-ным.

Более детальную информацию о залелсах и месторождениях дают структурные карты и геологические разрезы. Структурная карта представляет собой изображение в горизонталях (изогипсах) рельефа кровли или гюдощвы продуктивного пласта. Для ее построения залелсь рассекают мполсеством горизопталыилх плоскостей и определяют контуры липи11 пересечения этих плоскостс!! с кровлей; или подошвой продуктивного пласта. По характеру распололсения изогипс молено судить о крутизне залегания пласта: чем они блилсе друг к другу тем нололсение пласта круче. Геологическим разрезом называют изобра-леепие геологического строения данного участка земной коры в вертикальной плоскости. Различают геологические разрезы в виде геологического разреза сквалсииы и в виде геологического профиля. Под геологическим разрезом скважины понимают геологическое описание и графическое изобралсепие гюследовательности напластования пород, пройденных сквалшпой. Геологическим профилем называют графическое изобралеение строения месторождения в вертикальной плоскости. Это совокупность геологических разрезов скважин.

Наличие структурных карт и геологических разрезов даст более наглядное представление о строении недр, позволяет более обоснованно и успешно осуществлять бурение скважин, оптимизировать проектные реигения по разработке месторождений.

5.8. Методы поиска и разведки нефтяных и газовых месторождений

Целью поисково-разведочных работ является выявление, оценка запасов и подготовка к разработке промышленных залежей нефти и газа.

в ходе поисково-разведочных работ применяются геологические, геофизические, гидрогеохимические методы, а также бурение скважин и их исследование.

Геологические методы

Проведение геологической съемки предшествует всем остальным видам поисковых работ. Для этого геологи выезжают в исследуемый район и осуществляют так называемые полевые работы. В ходе них они изучают пласты горных пород, выходящие иа дневную поверхность, их состав и углы наклона. Для анализа коренных пород, укрытых современными наносами, роются шурфы глубиной до 3 м, А с тем, чтобы получить представление о более глубоко залегающих породах бурят картировочиые скважигш! глубиной до 600 м.

По возвращении домой выполняются камеральные работы, т.е. обработка материалов, собранных в ходе предыдущего этапа. Итогом камеральных работ являются геологическая карта и геологические разрезы местности (рис. 5.4).

Геологическая карта - это проекция выходов горных пород па дневную поверхность. Антиклиналь на геологической карте имеет вид овального пятна, в центре которого располагаются более древние породы, а на периферии - более молодые.

Однако как бы тщательно ни производилась геологическая съемка, она дает возмож1Юсть судить о строении лишь верхней части горных пород. Чтобы «прощупать» глубокие недра используют геофизические методы.

Геофизические методы

К геофизическим методам относятся сейсморазведка, электроразведка и мапшторазведка.

Сейсмическая разведка (рис. 5.5) основана иа использовании закономерностей распространения в земной коре искусственно создаваемых упругих воли. Волны создаются одним из следующих способов: 1) взрывом специальных зарядов в скважинах глубиной до 30 м; 2) вибраторами; 3) преобразователями взрывной энергии в механическую. Скорость распространения сейсмических волн в гюродах различной плотности неодинакова: чем плотнее порода, тем быстрее проникают сквозь нее волны. На фанице раздела двух сред с различной плотностью упругие колебшнгя частично отралсаются, возвращаясь к поверхности земли,
