Рис. 5.4. Антиклиналь на геоло11нческой карте: и геологический разрез через нее по линии АВ Породы: 1- самые молодые; 2- менее молодые; 3- самые древние

Рис. 5.5. Принципиальная схема сейсморазведки; 1- источник упругих волн; 2- сейсмоприемники; 3- сейсмостанция

а частично преломившись, продолжают свое движение вглубь недр до новой поверхности раздела. Отраженные сейсмические волны улавливаются сейсмоприемниками. Расшифровьшая затем получегные графики колебаний земной поверхности, специалисты определяют глубину залегания пород, отразивпшх волны, и угол их натслона.

Электрическая разведка основана на различной электропроводности горных пород. Так, граниты, известняки, песчаники, иасьпценпые соленой минерализованной водой, хорошо проводят электрически!! ток, а глины, песчаники, насыщенные нефтью, обладают очень низкой шакт-ропроводностью.

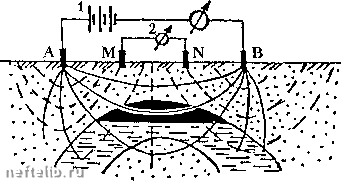

Принципиальная схема электроразведки с поверхности земли приведена па рис, 5.6. Через металлические стержни А и В сквозь грунт пропускается электрический ток, а с помощью стержней М и N и специальной аппаратуры исследуется исгсусствеино созданное эле!сгрическос поле. На основании выполненных замеров определяют электрическое сопротивление горных пород. Высокое электросопротивление является косвенным признаком наличия нефти или газа.

Гравиразведка основана на зависимости силы тяжесп! на iioBei) хиости Земли от плотности 1юриых пород. Породы, иасыщеш!1>1е iiccl)i ьи < или газом, имеют меньшую плотность, чем те же породы, содержа11И1е воду. Задачей павиразведки является определение мест с анома.-п.11и низкой С1!Л0Й тялсести.

Магниторазведка ос1!Ована иа различной магаитной прош!1ще-мости горных пород. Наша планета - это огромный маг!1ит, вокру! которого расположено ManiiiTHoe поле. В зависимости от состава горных пород, наличия нефти и 1аза это магнитное поле искажается в различной степени. Часто маипстомеры устанавливают на самолепя, которые на определенной высоте соверишют облетгд исследуемой территории. Аэромагнитная съемка позволяет выявить антиклииши i!a глубине до 7 км, даже если их высота составляет не более 20()...300 м.

Геологическими и геос1)изическими методами, главным обраюм, выявляют строение толщи осадочных пород и возможные лову1пки для нефти и газа. Однако наличие ловушки еще не означает присутствш нефтяной или газовой залежи. Выявить из общего числа обнаруженных структур те, которые наиболее перспективны на нефть и газ, без бурения сквалсин помогают гидрогеохимические методы исследования педр.

Юидрогеохимические методы

К гидрохимическим от!10сят газовую, люмииесцентио-биту-мопологическую, радиоактивную съемки и гидрохимический метод.

Рис. 5.6. Принципиальная схема электроразведки

1000 м 2000 м 3000 м 4000 м 5000 м

1-й этаж , (неоген)

2-й этаж (верхний мел) 3-й этаж (нижний мел)

4-й этаж (юра)

Рис. 5.7. Схема многопластового нефтяного месторождения
