ПЗ Ш

б 7

en СП

! 31 30 □» ! О CZl 29 !

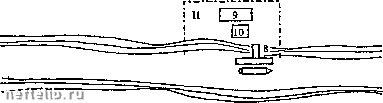

Рис. 14.1. Схема разбивки -херрипсории нефтебазы на зоны:

I - зона железнодорожных операций; П - зона водных операций; Ш - зона хранения; IV - оперативная зона; V - зона .очистных сооружений; VI - зона вспомогателы1ЫХ операций; VII - адмипистративно - хозяйственна}» зона; 1 > железнодорожный тупик; 2 - железнод<жная сливо-наливная эстакада 3 • нулевой резервуар; 4 - насосная; 5 - лаборатория; б - операторная; •7 - хранилище > нефтепродуктов в таре; 8 - причал; 9 - насосная; 10 - операторная; И - резервуарный парк светлых нефтепродуктов; 12-резервуарный парк темных нефтепродуктов; 13 > мерник; 14 - резервуар пожарного запаса воды; 15 - авхоэстакада; 16 - разливочная «расфасовочная 17 - склад для хранения расфасованных нефтепродуктов; 18 - склад дия тары; 19 - нефтеловушка; 20 - шламонакопитель; 21 - котельная; 22 • трансформаторная подстанция; 23 - водонасосная; 24 - мехмастерские; 25 - склад материалов обрудования и запасных частей; 26-конторы грузовых операций; 27-пожарное депо; 2Z - коеторы; 29 - проходная; 30 - здание охраны; 31 гараж

б) разливочные и расфасовочные для налива нефтепродуктов в бочки и бидоны;

в) склады для хранения расфасованных нефтепродуктов;

г) склады для тары;

д) погрузочные площадки для автотранспорта.

В зоне очистных сооружений сосредоточены объекты, предназначенные для очистки нефтесодержащих вод от нефтепродуктов. К ним относятся:

а) нефтеловущки;

б) флотаторы;

в) пруды-отстойники;

г) иловые площадки;

д) шламонаконители;

е) насосные;

ж) береговые станции по очистке балластных вод.

В зоне вспомогательных сооружений, обеспечивающих работоспособность основных объектов нефтебазы находятся:

а) котельная, снабжающая паром паровые насосы, систему подогрева нефтепродуктов и систему отопления;

б) трансформаторная подстанция для снабжения нефтебазы электроэнергией;

в) водонасосная;

г) механические мастерские;

д) склады материалов, оборудования и запасных частей, а также другие объекты.

Объекты вышеперечисленных зон соединяются между собой сетью трубопроводов для перекачки нефтепродуктов, их снабжения водой и паром, а также для сбора нефтесодержащих сточных вод.

В административно-хозяйственной зоне размещаются:

а) контора;

б) проходные;

в) гаражи;

г) пожарное депо;

д) здание охраны нефтебазы.

Перечисленные зоны и объекты не обязательно входят в состав каждой нефтебазы. Их набор зависит от типа и категории нефтебазы, назначения и характера проводимых операций. Так, например, на многих перевалочных нефтебазах нет оперативной зоны, а на распределительных нефтебазах, снабжаемых нефтепродуктами с помощью автотранспорта нет железнодорожных и водных операций.

14.5. Резервуары нефтебаз

Только на крупных нефтебазах резерву арные парки соизмеримы с аналогичными объектами магистральных трубопроводов. В подавляющем же большинстве их суммарный объем не превышает нескольких десятков тысяч кубометров.

В связи с относительно малыми объемами годовой реализации общая емкость резервуаров под каждый нефтепродукт обычно невелика. Кроме того, по «Нормам проектирования» для каждого нефтепродукта должно быть предусмотрено не менее 2-х резервуаров. Делается это для того, чтобы один из них при необходимости можно было вывести в ремонт. Поэтому единичная емкость резервуаров на нефтебазах, как правило, небольшая и составляет от 100 до 5000 м1

На нефтебазах, как и на перекачивающих станциях нефте- и нефтепродуктопроводов, применяются: 1) резервуары вертикальные стальные (типа РВС); 2) резервуары горизонтальные стальные (типа РГС); 3) железобетонные резервуары (типа ЖБР). Резервуары типов РВС и РГС используются для хранения как светлых, так и темных нефтепродуктов, а типа ЖБР - только для темных.

Оборудование резервуаров для светлых нефтепродуктов практически такое же, как у нефтяных: исключены только системы подогрева и размыва донных отложений. На резервуарах для темных нефтепродуктов система подогрева сохранена, но роль дыхательной арматуры играет вентиляционный патрубок, соединяющий газовое пространство резервуара с атмосферой напрямую. Это стало возможным, благодаря низкой испаряемости темных нефтепродуктов. Кроме того, вместо хлопушки на конце приемо-раздаточных патрубков устанавливается подъемная труба, благодаря которой из резервуаров откачивается чистый отстоявшийся нефтепродукт из верхних слоев (рис. 14.2).

Располагаются резервуары на территории нефтебаз группами: отдельно для светлых нефтепродуктов, отдельно - для темных.

14.6. Насосы и насосные станции нефтебаз

С помощью насосов нефтепродукты транспортируются при их приеме и отпуске, а также при внутрибазовых перекачках.

На нефтебазах применяют главным образом центробежные, поршневые и шестеренные насосы. РГаиболее распространены центробежные насосы типов НК (консольные) и Р1Д (с рабочими колесами двухстороннего входа). Консольные насосы НК одноступенчатые; их подача составляет от 30 до 140 мУн, а напор - от 45 до 130 м. Насосы
