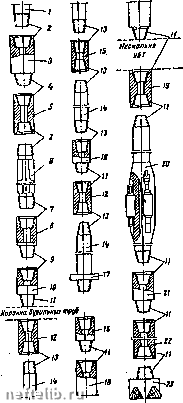

Рис. 6.23. Компоновка бурильной колонны:

I - ствол вертлюга; 2 - левая восьминиточная резьба; 3 - переводник вертлюга ; 4 - левая, замковая резьба; 5 - переводник штанговый верхний (ГОШ); б - ведущая труба; 7 - правая восьминиточная резьба; 8 - переводник штанговый нижний (ШИН); 9 - правая замковая резьба; 10 - переводник предохранительный (ПБП);

II - замковая резьба; 12 - замковая муфта; 13 - восьминиточная резьба; 14 - бурильная труба длиной 6 м; 15 - соединительная муфта; 16 - ниппель замка; 17 - предохранительное кольцо; 18 - утяжеяитеяьные бурильные трубы ( УБТ); 19 - переводник двухмуфтовый (ПБМ); 20 - центратор; 21 - переводник переходный; 22 - наддолотиая утяжелённая бурильная труба; 23 - долото

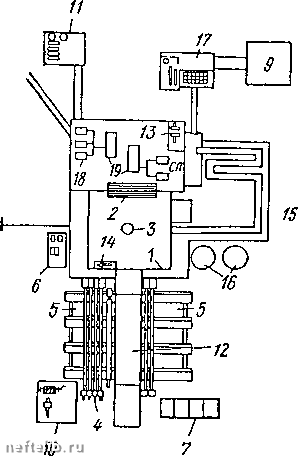

Рис. 6.24. Типовая схема размещения оборудования, инструмента,запасных частей и материалов на буровой: 1 - буровая вышка; 2 - лебедка; 3 - ротор; 4 - бурильные трубы; 5 -стеллажи; 6 - инструментальная площадка; 7 - площадка отработанных долот; 8 - хозяйственная будка; 9 - площадка глинохозяйства;9 - площадка глинохозяйства; 10 - площадка ловильного инструмента; 11 - площадка горюче-смазочных материалов; 12 - приемные мостки; 13 - верстак слесаря; 14 - стеллаж легкого инструмента; 15 - очистная система; 16 - запасные емкости; 17 - глиномешалка; 18 - силовой привод; 19 - насосы

насосы 19, силовой привод 18, площадка горюче-смазочных материалов 11, площадка для хранения глинопорошка и химреагентов 9 и глиномешалка 17. С противоположной стороны от лебедки находится стеллаж мелкого инструмента 14, стеллажи 5 для укладки бурильных труб 4, приемные мостки 12, площадка отработанных долот 7 и площадка ловильного инструмента 10 (его используют для ликвидации аварий). Кроме того, вокруг буровой размещаются хозяйственная будка 8, инструментальная площадка 6, очистная система 15 для использованного бурового раствора и запасные емкости 16 для хранения бурового раствора, химических реагентов и воды.

Различают следующие методы монтажа буровых установок: поагрегатный, мелкоблочный и крупноблочный.

При поагрегатном методе буровая установка собирается из отдельных агрегатов, для доставки которых используется автомобильный, железнодорожный или воздушный транспорт.

При мелкоблочном методе буровая установка собирается из 16...20 мелких блоков. Каждый из них представляет собой основание, на котором смонтированы один или несколько узлов установки.

При крупноблочном методе установка монтируется из 2...4 блоков, каждый из которых объединяет несколько агрегатов и узлов буровой.

Блочные методы обеспечивают высокие темпы монтажа буровых установок и качество монтажных работ. Размеры блоков зависят от способа, условий и дальности их транспортировки.

После этого последовательно монтируют талевый блок с крон-блоком, вертлюг и ведущую трубу, присоединяют к вертлюгу напорный рукав. Далее проверяют отцентрированность вышки: ее центр должен совпадать с центром ротора.

Подготовка к бурению включает устройство направления I (рис. 6.1) и пробный пуск буровой установки.

Назначение направления описано выше. Его верхний конец соединяют с очистной системой, предназначенной для очистки от шлама бурового раствора, поступающего из скважины, и последующей подачи его в приемные резервуары буровых насосов.

Затем бурится шурф для ведущей трубы и в него спускают обсадные трубы.

Буровая комплектуется долотами, бурильными трубами, руч-ным и вспомогательным инструментом, горюче-смазочными материалами, запасом воды, глины и химических реагентов. Кроме того, недалеко от буровой располагаются помещение для отдыха и приема пищи, сушилка для спецодежды и помещение для проведения анализов бурового раствора.
