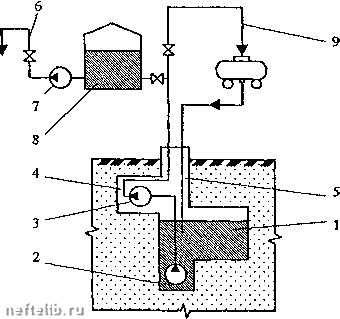

Рис, 14.14. Принципиальная схема шахтного хранилища нефтепродуктов: 1 - выработка-резервуар; 2 - приямок; 3 - продуктовый насос; 4 •- насосная камера; 5 - ствол; 6 ~ автоналивные стояки; 7 - наземная насосная станция; 8 - буферные резервуары; 9 - железнодорожная эстакада.

Таблица 14.2

Сравнительные технико-экономические показатели хранилищ объемом 100 тыс. м (показатели наземных стальных резервуаров приняты за единицу)

Как видно из табл. 14.2, капитальные вложения в подземные хранилища шахтного типа на 31,5 % ниже, чем в наземные стальные резервуары, а эксплуатационные расходы - почти в 3 раза меньше. Удельный расход металла на 1 м емкости снижается в 6...7 раз.

Еще большего уменьшения затрат можно добиться, если под хранилища переоборудовать отработанные выработки горнодобывающих предприятий.

Хотя по стоимостным показателям хранилища шахтного типа уступают хранилищам в отложениях каменной соли, их преимущество заключается в возмолсности строительства практически во всех видах горных пород - в устойчивых и неустойчивых, проницаемых и непроницаемых. Это позволяет считать шахтные хранилища одним из перспективных типов хранилищ нефтепродуктов.

Льдогрунтовые хранилища

Для районов Крайнего Севера и северо-восточной части России требуется большое количество нефтепродуктов. Горючее в эти районы завозят преимущественно танкерами в период очень короткой летней навигации. Поэтому надо иметь большое количество резервуаров значительного объема, обеспечивающих хранение годового запаса нефтепродуктов.

Строить металлические резервуары в этих районах вследствие значительной удаленности от поставщиков металлоконструкций очень

дорого. Их эксплуатация вследствие низкой температуры воздуха и сильных ветров технически сложна.

В связи с этим в указанных районах применяют льдогрунтовые хранилища, представляющие собой подземные выработки в вечномерзлых грунтах и имеющие в качестве облицовки покрытия из льда.

Принципиальная схема льдогрунтового хранилища приведена на рис. 14.15.

Она вюгючает оголовок 1, ствол 2, погружной насос 3, выработку-резервуар 4, термоизоляционный слой 5 и дыхательную арматуру 6.

Подземное льдогрунтовое хранилище строят в виде горизонтальной выработки длиной около 200 м, ширина пролета составляет обычно 6 м.

Резервуары в подземных льдогрунтовых хранилищах изолируют и герметизируют перемычками и ледяной облицовкой стен. Ледяная оболочка предохраняет хранимый продукт от механического загрязнения, обеспечивает герметичность хранилищ. В связи с этим температура хранимого нефтепродукта не должна быть выше О °С.

14,11. Автозаправочные станции

Автозаправочные станции (АЗС) предназначаются для обслуживания и заправки автомобилей и других машин горючим и смазочными материалами. Попутно на них реализуются масла, смазки и специальные жидкости, расфасованные в мелкую тару. К вспомогательным операциям, выполняемым на АЗС, относятся мойка машин, их мелкий ремонт, торговля запасными частями. Неотъемлемой частью современных АЗС являются кафе и магазин по торговле продуктами повседневного спроса.

По способу установки и монтажа оборудования АЗС делятся на стационарные и передвижные. Передвижные АЗС (ПАЗС) монтируется на раме и в зависимости от их назначения устанавливаются на автомобиле или автоприцепе. Они состоят из емкости, измерргтель-ных и раздаточных устройств, смонтированных на шасси транспортного средства. Стационарные АЗС сооружаются по типовым проектам на 300,500,750 и 1 ООО заправок в сутки (1 заправка - 50 л топлива и 2 л масла). В их состав входят:

- подземные резервуары для хранения нефтепродуктов;

- топливо- и маслораздаточиые колонки;

- помещения для обслуживающего персонала;

- другие помещения в соответствир! с дополнительными функциями, выполняемыми АЗС.
