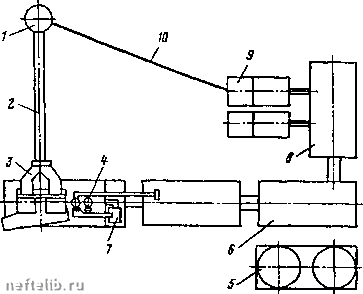

Рис. 6.14. Циркуляционная система бурового раствора: 1 ~ устье скважины; 2 - желоб; 3 - вибросито; 4 - гидроциклои; 5 - блок приготовления бурового раствора; 6 - ёмкость; 7 ~ шламовый насос; 8 - приёмная ёмкость; 9 - буровой насос; 10 - нагнетательный трубопровод

Рис.6.15, Турбобур: а - общий вид; б - ступень турбобура; 1 - вал; 2 - корпус; 3 - ротор; 4 - статор.

труб, в этом сгучае вместе с ло.потом вращается .пишь вал электродвигателя, а его корпус и бурильная колонна остаются неподвилсиыми.

Основными элементами винтового двигателя (рис. 6.16) являются статор и ротор. Статор изготовлен нанесением специальной резины па внутреннюю поверхность стального корпуса. Внутренняя поверхность статора имеет вид миогозаходной врнгговой поверхности. А ротор изготовляют из стали в виде многозаходного винта. Количество винтовых линий на одну меньше, чем у статора.

Ротор расположен в статоре с эксцентриситетом. Благодаря этому, а также вследствие разницы чисел заходов в винтовых линиях статора и ротора их контактирующие поверхности образуют ряд замкнутых полостей - шлюзов между камерами высокого давления у верхнего конца ротора и пониженного давления у нижнего. Шлюзы перекрывают свободный ток жидкости через двигатель, а самое главное - именно в них давление жидкости создает вращающий момент, передаваемый долоту.

Инструмент, используемый при бурении, подразделяется иа основной (долота) и вспомогательный (бурильные трубы, бурильные замки, центраторы).

Как уже отмечалось, долота бывают лопастные, шарошечные, алмазные и твердосплавные.

Лопастные долота (рис. 6.17) выпускаются трех типов: двухлопастные, трех7юпастпые и миоголопастные. Под действием нагрузки иа забой их лопасти врезаются в породу, а под влиянием вращающего момента - скалывают ее. В корпусе долота имеются отверстия, через которые жидкость из бурильной колоииы направляется к забою скважины со скоростью ие менее 80 м/с. Лопастные долота применяются при бурении в мягких высокопластичных горпых породах с ограниченными окружными скоростями (обычно при роторном бурении).

Шарошечные долота (рис. 6.18) выпускаются с одной, двумя, тремя, четырьмя и даже с шестью шарошками. Однако наибольшее распрострапеиие получили трехшарошечиые долота. При вращении долота шарошки, перекатываясь по забою, совершают сложное вращательное движение со скольжением. При этом зубцы шарошек наносят удары по породе, дробят и скалывают ее. Шарошечные долота успешно применяются при вращательном бурении пород самых разнообразых физико-механических свойств. Изготавливают их из высококачественных сталей с последующей химико-термической обработкой наиболее ответственных и быстроизнашивающихся деталей, а сами зубки изготавливаются из твердого сплава.

Алмазные долота (рис. 6.19) состоят из стального корпуса и алмазопесущей головки, выполненной из порописообразиой твердо-
