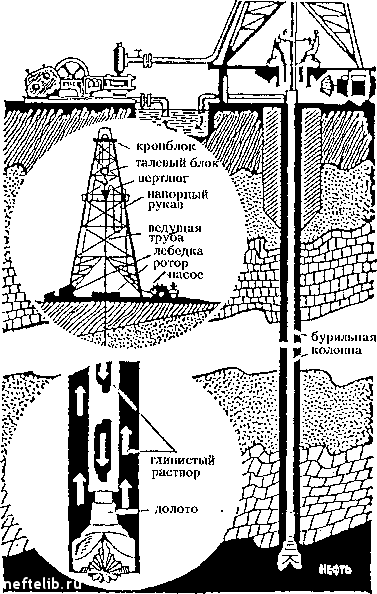

Рис. 6.4. Схема бурения скважины

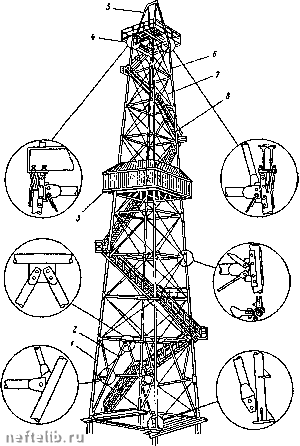

Рис. 6.5. Вышка ВМ-41: 1 - нога; 2 - ворота; 3 - балкон; 4 - подкронблочная площадка; 5 козлы; б - поперечные пояса; 7 - стяжки; 8 - маршевая лестница

• монтажные

Высота вышки определяет длину свечи, которую можно извлечь из сквалсины и от величины которой зависит продолжительность спускоподъемных операций. Чем больше длина свечи, тем на меньшее число частей необходимо разбирать колонну бурильных труб при смене бурового инструмента. Сокрапщется и время последующей сборки колонны. Поэтому с ростом глубины бурения высота и грузоподъемность вьипек увеличиваются. Так, для бурения сквалсип па глубину 300...500 м используется вышка высотой 16... 18 м, глубину 2000...3000 м ~ высотой ~ 42 м и на глубину 4000...6500 м - 53 м.

Емкость «магазинов» показывает какая суммарная длина бурильных труб диаметром И 4...168 мм может быть размещена в них. Практически вместимость «магазрпюв» показывает на какую глубину может быть осуществлено бурение с помощью конкретной вышки.

Размеры верхнего и нижнего оснований характеризуют условия работы буровой бригады с учетом размещения бурового оборудования, бурильного инструмента и средств механизации спускоподъемных операций. Размер верхнего основания вышек составляет 2x2 м или 2,6x2,6 м, пилснего 8x8 м или 10x10 м.

Общая масса буровых вышек составляет несколько десятков

тони.

Оборудование для механизации спуско-подъемных операций включает талевую систему и лебедку. Талевая система состоит из неподвижного кропблока (рис. 6.7), установленного в верхней части буровой вышки, талевого блока (рис. 6.8), соедииеииого с кронбло-ком талевым канатом, один конец которого крепится к барабану лебедки, а другой закреплен неподвижно, и бурового крюка. Талевая система является полиспастом (системой блоков), который в буровой установке предназначен в основном, для уменьшения натяжения талевого каната, а также для снижения скорости двилсения бурильного инструмента, обсадных и бурильных труб.

И1югда применяют крюкоблоки - совмещенную конструкцию талевого блока и бурового крюка.

На крюке подвешивается бурильный инструмент: при бурении - с помощью вертлюга, а при спускоподъемных операциях - с помощью штропов и элеватора (рис. 6.9).

Буровая лебедка предиазиачепа для выполнения следующих операций:

1) спуска и подъема бурильных и обсадных труб;

2) удерлсания на весу бурильного инструмента;

3) подтаскивания различных грузов, подъема оборудования и вышек в процессе мопталса установок и т.п.

Буровая установка комплектуется буровой .лебедкой соответ-ствуюи1ей грузоподъемпостп.
