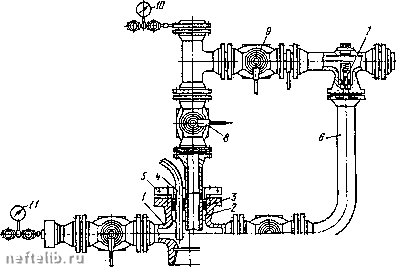

Рис. 7.27. Оборудование устья скважины, эксплуатируемой глубинными центробежными или винтовыми насосами;

1 - крестовина; 2 - разъёмный корпус; 3 - резиновый уплотнитель; 4 - кабель; 5 - эксцентричная планшайба; 6 - выкидная линия; 7 - обратный клапан; 8,9 - задвижка; 10,11 - манометр

Оборудование устья скважип, эксплуатируемых глубинными центробежными и винтовыми насосами, идеитич1И). Оно изображено на рис. 7.27. Крестовина 1 навинчивается на ответную муфту КОЛ01И10Й головки и имеет боковые задвижки. Насосный агрегат на НКТ нодвеци1вают на специальной разъемной эксцентричной планшайбе 5, имеюпшей отверстие для кабеля 4. Места ввода кабеля и НКТ уплотняются разъемным корпусом 2 и резиновым уплотнителем 3, который поджимается разъемным фланцем. Межтрубное пространство соединено с выкидной линией 6, иа которой установлен обратный клапан 7 для отвода газа при работе скважины. Задвижка 8 позволяет спускать в скважину различные измеритсльныс.приборы и механические скребки для очистки подъемных труб от парафина. Для этого иа тройнике устанавливают специальный лубрикатор. Задвижка 9, установленная па выкиде устьевой арматуры, слулсит для регулирования релшма работы скважины. Давления на выкиде и в межтрубном пространстве замеряются манометрами 10, И.

Одновременная раздельная эксплуатация нескольких пластов одной скважиной

Oin>iT разработки нефтяных и газовых месторолсдений показывает, что более половины всех капитальных вложений приходится на бурение скважин. Кроме того, ие всегда в пластах содерлсатся рентабельные для извлечения самостоятельной сеткой сквалсин запасы нефти и газа. Уменьшить затраты иа бурение сквалсин и сделать рен-табелыюй добычу нефти и газа из пластов с небольшими запасами позволяет одновременная раздельная эксплуатация нескольких пластов одной скважиной (ОРЭ).

Метод ОРЭ заключается в том, что пласты в скважине разобщаются с помощью специальных устройств (пакеров) и для каждого пласта создаются отдельные каналы для выхода продукции на поверхность, снабженные соответствующим оборудованием.

При1щипиальные схемы ОРЭ приведены на рис. 7.28 (насосное оборудование, фильтры, якори условно ие показаны). При одновременной эксплуатации двух пластов с одним пакером (рис. 7.28 а) продукция нижнего пласта отводится на подъемной трубе, пилснего - по межтрубному пространству. В случае одновременной эксплуатации трех пластов с двумя пакерами (рис. 7.28 б) используются две подъемные трубы, а с тремя пакерами (рис. 7.28 в) - три трубы. Раздельная эксплуатация трех пластов одновременно возмолс-на только в наиболее простых случаях и поэтому применяется очень редко.

to о

tttt

Рис. 7.28. Принципиальные схемы ОРЭ:

а) - эксплуатация двух пластов с одним пакером;

б) - эксплуатация трех пластов с двумя пакерами;

в) - эксплуатация трех пластов с тремя пакерами

- продуктовый пласт;

- цементный камень; P><3 - пакер
