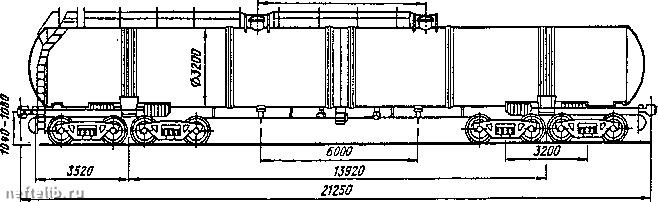

Рис Л 1.3. Восьмиосная цистерна для бензина (модель 15-1500)

в качестве тары при перевозке иефтехрузов в крытых вагонах используются бочки (обычно 200 литровые) и бидоны. В бочках транспортируются светлые нефтепродукты и масла, а в бидонах - смазки.

Достоинствами железнодорожного транспорта являются:

1) возможность круглогодичного осуществления перевозок;

2) в одном составе (маршруте) могут одновременно перевозиться различные грузы;

3) нефть и нефтепродукты могут быть доставлены в любой пункт страны, имеющий железнодорожное сообщение;

4) скорость доставки грузов по железной дороге примерно в 2 раза выше, чем речным транспортом.

К недостаткам железнодорожного транспорта относятся:

1) высокая стоимость прокладки железных дорог;

2) увеличение загрузки существующих железных дорог п как следствие - возможные перебои в перевозке других массовых грузов;

3) холостой пробег цистерн от потребителей иефтегрузов к их производителям.

Водный транспорт

Широкое применение водного транспорта в нашей стране предопределено тем, что по протяженности водных путей Россия занимает первое место в мире. Длина береговой морской линии России, включая острова, составляет около 100 тыс. км. В нашей стране свыше 600 крупных и средних озер, а суммарная протяженность рек составляет около 3 млн. км. Каналы имени Москвы, Волго-Донской, Беломорс-ко-Балтийский и Волго-Балтийский связывают водные пути Европейской части России и порты Балтийского, Белого, Каспийского, Азовского и Черного морей.

Для перевозки нефтегрузов используются сухогрузные и наливные суда. Сухогрузными судами груз перевозится непосредственно на палубе (в основном, в бочках). Нефтеналивные суда перевозят нефть и нефтепродукты в трюмах, а также в тапках (баках), размещенных на палубе.

Различают следующие типы нефтеналивных судов:

1) танкеры морские и речные;

2) баржи морские (лихтеры) и речные.

Танкер - это самоходное судно, корпус которого системой продольных и поперечных переборок разделен на отсеки. Различают носовой (форпик), кормовой (ахтерпик) и грузовые отсеки (танки). Для предотвращения попадания паров нефти и нефтепродуктов в хозяйственные и машинное отделения грузовые танки отделены от

носового и кормового отсеков специальными глухими отсеками (коффердамами). Для сбора продуктов испарения нефтегрузов и рехулирования давления в танках на палубе танкера устроена специальная газоотводная система с дыхательными клаианами.

Все грузовые танки соединены между собой трубопроводами, проходявщми от насосного отделения по днииху танка. Кроме того, они оборудуются подогревателями, установками для вентиляции и пропаривания танков, средствами пожаротупюния и др.

Речные танкеры в отличие от морских имеют относителыю гюбольшую грузоподъемность.

, Баржи отличаются от танкеров тем, что не имеют собствен-

ных насосов.

Морские баржи (лихтеры) обычно служат для перевозок нефти и нефтепродуктов когда танкеры не могут подойти непосредственно к причалам для погрузки-выгрузки. Их грузоподъемность составляет 10000 т и более.

Речные баржи служат для перевозки нефтепродуктов по внутренним водным путям. Поэтому их корпус менее прочен, чем у морских барж. Они бывают самоходными и несамоходными. Последние перемещаются буксирами.

Долгое время грузоподъемность танкеров увеличивалась очень медленно. К началу 50-х годов она составляла в среднем 15 тыс. т. Однако уже к 1966 г. более трети мирового нефтеналивного флота составляли танкеры фузоподъемностью 30 тыс. т и выше. В последующем были построены супертанкеры грузоподъемностью свыше 100 тыс. т. Лидировала в этой области Япония. Грузоиодьемиость ее танкеров росла буквально с каждым годом: «Ниссо-мару» - 130 тыс. т, «Токио-мару» - 150 тыс. т, «Идемицу-мару» - 205 тыс. г, «Р1иссеки-мару» - 377 тыс. т, «Глобтик-Токио» - 477 тыс. т, «Глобтик-Тэнкерз» -700 тыс. т. Размеры танкеров и их количество продолжали расти до начала 80-х годов. За период с 1976 по 1980 гг. было построено 126 супертанкеров со средней грузоподъемностью более 240 тыс. т. Ио за последующее пятилетие было построено только 5 судов этой серии. Более 60 % супертанкеров сегодня поставлено па прикол и используется в качестве плавучих хранилищ нефти и воды.

Дело в том, что супертанкеры во многом стали порождением нестабильной политической ситуации в мире, связанной с нанадени-ем Израиля иа Египет и последующим закрытием Суэцкого капала. Запа/щые страны, практически целиком зависящие от импорта иефти, вынуждены были спешно начать строить супертанкеры, которые огибали мыс Доброй Надежды, перевозя за рейс сотни тысяч тонн жидкого топлива. Когда же Суэцкий канал был вновь открыт надоб-
