L М N

Рис. 18.1. Область поиска оптимальной трассы

Рис. 1 8.2. Сетки, используемые при выборе трасс

лена от начального и конечного пункта трубопровода, на расстояния, дающие в сумме L,,.. Такой кривой с точки зрения геометрии является эллипс с текущими координатами К, L, М, N, О и фокусами в точках А и В, малая ось которого в принятых обозначениях равна

b = Lo-Крдах ~ .

Из теоретически определенной области поиска сразу же исключаются заведомо нецелесообразные зоны: области, находящиеся за начальной и конечной точками трассы, территории городов, поселков, заповедников, карьеров и т.п. На рис. 18.1 они заштрихованы.

Для поиска оптимальной трассы трубопровода на ЭВМ необходимо представить все многообразие условий местности в виде цифровой модели. Для этого на карту местности нанос 1ггся сетка: прямоугольная без диагоналей, прямоугольная с диагоналями или произвольная (рис. 18.2). Точку, в которой сходятся более двух линейных элементов сетки, называют узлом, а линию между двумя смежными узлами - дугой. Чтобы зафиксировать элементы сетки друг относительно друга все дуги и узлы нумеруют (рис. 18.3), после чего определяют координаты узлов сетки па местности. Эта операция позволяет увязать произвольно нанесенную сетку с картой. Далее начинается самая кропотливая работа: вдоль каждой дуги определяется протяженность участков местности различных категорий. Всего по условиям и стоимости строительства выделено 79 категорий, например: 1-я - грунт песчаный без леса с низким стоянием грунтовых вод, 12-я - грунт плывунный, 32-я - переход через автомобильные и железные дороги, 35-я - орошаемые земли и т.д. Пример обработки карты местности показан на рис. 18.4. Верхняя цифра обозначает категорию местности, а нижняя -протяженность участка данной категории в километрах. Благодаря этой операции карта заменяется цифровой моделью местности, которую вводят в компьютер в виде базы данных. Далее ЭВМ просчитывает стоимость прокладки магистрального трубопровода из начальной точки в конечную по всем возможным направлениям и выбирает как наилучший вариант, более других соответствующий выбранному критерию оптимальности (минимальные затраты па строительство, наименьшие металлозатраты, кратчайшие сроки сооружения трубопровода и т.д.).

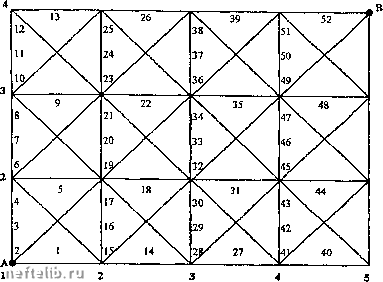

Рис. 18.3. Пример нумерации дуг сетки
