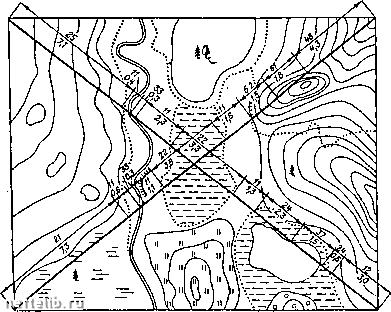

Рис. 18.4. Пример определения длин участков различной категории

вдоль дуг

( Верхние цифры обозначают номер категории участка, а нижние длину участку данной категории в км.)

19. СООРУЖЕНИЕ ТРУБОПРОВОДОВ

19.1. Основные этапы развития отраслевой строительной

индустрии

В развитии техники и технологии строительства магистральных трубопроводов и газонефтехрапилищ можно выделить три этапа: I этап - период до образования Миннефтегазстроя СССР (до

1972 г.);

И этап - период до распада СССР (с 1972 по 1991 гг.); П1 этап - современный период (с 1991 г.)

Период до образования Миннефтегазстроя СССР

Первые стальные резервуары в нашей стране были клепанными.

При строительстве первого в России магистрального трубопровода Баку-Батуми трубы соединялись между собой на резьбовых муфтах. Роль антикоррозионного покрытия играла джутовая ткань, окрашенная свинцовым суриком.

В период после окончания гражданской войны страна испытывала острую нехватку труб. Поэтому приходилось разбирать старые бездействующие трубопроводы для строительства новых. При про- ектировагп1и так и ие построенного нефтепровода от Эмбы до Саратова всерьез обсуждался вопрос о применении деревянных труб.

В 1928...1932 гг. на строительстве нефтепродуктопровода Армавир-Трудовая впервые в мировой практике была применена электродуговая сварка. Трубы очищали металдн-тческими щетками вручную. В качестве антикоррозионного покрытия использовались каменноугольный пек и битум, наносившиеся вручную с помощью квачей. Для усиления изоляции ее обматывали сверху мешковиной. Опускали трубопровод в траншею при помощи талей, подвешенных на трегюгах, и ваг. Вплоть до 1940 г. почти все строительио-моитал<-пые работы на трассах трубопроводов осуществлялись при отсутствии какой-либо техники. Земляные работы выполнялись вручную.

В 1942 г. был построен бензопровод через Ладожское озеро. Его строительство вела ОСМЧ-104 (особая строительио-монтажная часть) Наркомстроя совместно с ЭПРОНом Балтийского флота. Прокладка подводной части бензопровода осуществлялась способом буксировки отдельных секций в створ перехода, сварки мелссекцион-пых стыков на плаву и укладки их отстроповкой бревен, nrpaBun-ix роль понтонов. Переходы бензопровода через болота сооружались методом протаскива1и-1я трубных секций.

На строительстве керосинопровода Астрахань-Саратов в 1943 г. использовались трубы, арматура и насосно-силовое оборудование разобранной второй нитки нефтепровода Баку-Батуми. Поскольку автомобилей не хватало элементы демонтированного нефтепровода от железнодорожных станций разгрузки иа расстояние до 50 км развозились на верблюдах и лошадях. После сварки секций труб длиной до 80 м выполнялась их стяжка (с помощью трактора, автомобиля или специального ворота) и сборка в плети длиной 1...3 км. За смену удавалось монтировать в нитку до 3 км трубопровода. 85 % стыков было выполнено ручной"электродуговой сваркой. При укладке трубопровода в траншею плети надвигали на лежки и опускали с помощью автокрана. Участки трубопровода длиной до 37 км подвергали гидравлическому испытанию под давлением 6,2 МПа.

В 1943 г. было завершено строительство газопровода Похвист-нево-Куйбышев. При этом впервые были использованы асбоцементные трубы диаметром 325 мм. Длина участка асбоцементных труб составила 21 км. Стыки между ними собирали на муфтах «симплекс» с резиновыми кольцами. Соединение асбоцементных труб со стальными осуществляли при помощи специальных патрубков и муфт «Жибо».

Газопровод Саратов-Москва, строительство которого было за; кончено в июле 1946 г., был впервые сварен из тонкостенных труб толщиной 6,4 мм.

В 1946 г. на нефтепроводе Баку-Батуми впервые была осуществлена катодная и дренажная защита от коррозии.

На трассе газопровода Дашава-Киев-Брянск-Москва впервые были использованы трубы большого (529 мм) диаметра. Половина объема сварочных работ была выполнена автоматами, созданными в Институте электросварки им. Е.О. Патона, т.е. автоматической сваркой под слоем флюса (ранее применяли газопрессовую и ручную электродуговую сварку).

В 1948 г. был создан первый роторный экскаватор КГ-65, выпущены роторные экскаваторы ЭР-1 и ЭР-2 на базе трактора С-80.

Строительство крупного газопровода Серпухов-Ленинград и трансконтинентального нефтепровода Туймазы-Омск-Новосибирск-Красноярск-Иркутск (1956-1960 гг.) положило начало широкому применению труб большого (720 мм) диаметра, а также специальных строрггельных машин и меха11измов, приспособленных для работы с ними. Уровень механизации основных работ при сооружении линейной части трубопроводов за период с 1949 по 1961 г. возрос в среднем на 65 %.

В 1959 г. на газотранспортной системе Северный Кавказ-Центр ввели в эксплуатацию третью нитку из труб диаметром 1020 мм. Это были трубы самого большого в мире диаметра.

В сентябре 1963 г. был сдан в эксплуатацию газопровод Орджоникидзе-Тбилиси, трасса которого пересекла главный Кавказский
