руководством полковника А.Н. Новосильцева. Поэтому в 1964 г. у нас в стране торжественно отметили 100-летие отечественной нефтяной промышленности и с тех нор калсдый год отмечают «День работника нефтяной и газовой промышленности».

Число пробуренных скважин на нефтяных промыслах в конце XIX века стремительно росло. Так в Баку в 1873 г. их было 17, в 1885 г. - 165, в 1890 г. - 356, в 1895 г. - 604, то к 1901 г. ~ 1740. Одновременно значительно возросла глубина нефтяных скважин. Если в 1872 г. она составляла 55...65 м, то в 1883 г. - 105... 125 м, а к концу XIX в. достигла 425...530 м.

В конце 80-х гг. прошлого века близ г. Новый Орлеан (шт. Луизиана, США) было применено вращательное бурение на нефть с промывкой скважин глинистым раствором. В России вращательное бурение с промывкой впервые применили близ г. Грозного в 1902 г. и нашли нефть на глубине 345 м.

Первоначально вращательное бурение осуществлялось вращением долота вместе со всей колонной бурильных труб непосредственно с поверхности. Однако при большой глубине скважин вес этой колонны весьма велик. Поэтому еще в XIX в. появились первые предложения по созданию забойных двигателей, т.е. двигателей, размещаемых в нижней части бурильных труб непосредственно над долотом. Большинство из них осталось нереализованными.

Впервые в мировой практике советским инженером (впоследствии членом-корреспондентом АН СССР) М.А. Капелюшпиковым в 1922 г. был изобретен турбобур, представлявший собой одноступенчатую гидравлическую турбину с планетарным редуктором. Турбина приводилась во вращение промывочной лсидкостыб. В 1935...1939 гг. конструкция турбобура была усовершенствована группой ученых под руководством П.П. Шумилова. Турбобур, предложенный ими, представляет собой многоступенчатую турбину без редуктора.

В 1899 г, в России был запатентован электробур, представляющий собой электродвигатель, соединенный с долотом и подвешенный на канате. Современная конструкция электробура была разработана в 1938 г. советскими инженерами А.П. Островским и Н.В. Александровым, а уже в 1940 г. электробуром была пробурена первая скважина.

В 1897 г. в Тихом океане в районе о. Сомерлеид (шт. Калифорния, США) впервые было осуществлено бурение на море. В нашей стране первая морская скважина была пробурена в 1925 г. в бухте Ильича (близ г. Баку) на искусственно созданном островке. В 1934 г. Н.С. Тимофеевым на о. Артема в Каспийском море было осуществле-

по кустовое бурение, при котором несколько скважин (порой более 20) бурятся с o6io,eii площадки. Виоследстври! этот метод CTiui широко применяться при бурении в условиях ограниченного пространства (среди болот, с морских буровых платформ и т.д.).

С начала 6()-х годов с целью изучения глубинного строения Земли в мире стали применять сверхглубокое бурение.

6.2. Понятие о скважине

Бурение - это процесс сооружения скважины путем разрушения горных пород. Скважиной называют горную выработку круглого сечения, сооружаемую без доступа в нее людей, у которой длина во много раз больп1е диаметра.

Верхняя часть скважины называется устьем, дно - забоем, боковая поверхность - стенкой, а пространство, ограниченное стенкой - стволом скважины. Длина скважины - это расстояние от устья до забоя но оси ствола, а глубина - проекция длины на вертикальную ось. Длина и глубина численно равны только для вертикши>ных сква-ж;ии. Однако они не совпадают у наклонных и искривленных сквалсин.

Элементы конструкции скважин приведены па рис. 6.1. Начальный участок I скважин называют направлением. Поскольку устье скважины лежит в зоне легкоразмываемых пород его необходимо укреплять. В связи с этим направление выполняют следуюицш образом. Сначала бурят шурф - колодец до глубины залегания устойчивых горных пород (4...8 м). Затем в него устанавливают трубу необходимой длины и диаметра, а пространство между стенками шурфа и трубой заполняют бутовым камнем и заливают цементным раствором 2.

Нижерасположенные участки скважины - цилиндрические. Сразу за направлением бурится участок на глубину от 50 до 400 м диаметром до 900 мм. Этот участок скважины закрепляют обсадной трубой 1 (состоящей из свинченных стальных труб), которую называют кондуктором п.

Затрубное нространство кондуктора цементируют. С помощью кондуктора изолируют неустойчивые, мягкие и трещиноватые породы, осложняющие процесс бурения.

После установки кондуктора не всегда удается пробурить скважину до проектной глубины из-за прохождения новых осложняющих горизонтов или из-за необходимости перекрытия продуктивных пластов, которые ие планируется эксплуатировать данной скважиной, В таких случаях устанавливают и цементируют еще одну колонну HI, называемую промежуточной. Если продуктивный пласт, для разра-

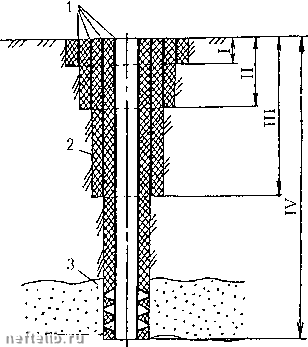

Рис. 6.1. Конструкция скважины:

1-обсадные трубы; 2 - цементный камень; 3 - пласт; 4-перфорация в обсадной трубе и цементном камне; 1-направление; П-кондуктор; Ш-нпромежуточная колонна; IV - эксплуатационная колонна.
