t =15C

P= 1,03 кгс/сы

G = 45,5 кг/с

пусковой газ

п«6200об/мкн

Рис. 15.5. Принципиальная схема установки ГТ - 6-750:

1 - турбодетандер; 2 - редуктор; 3 - воздушный ковгарессор; 4 - блок камер сгорания; 5 - турбина высокого давления; б - турбина низкого давления.

в газовую турбину (сначала высокого, а затем низкого давления), где они расширяются. Процесс расширения сопровождается падением давления и температуры, но увеличением скорости потока газа, используемого для вращения ротора турбины. Отработавший газ через выхлопной патрубок выходит в окружающую среду.

На газопроводах применяются газовые турбины мощностью от 2500 до 25000 кВт.

Начиная с 1974 г., на отечественных магистральных газопроводах в качестве привода центробежных нагнетателей начали применять авиационные двигатели, отработавшие свой ресурс. После относительно небольшого числа часов работы их по соображениям безопасности полетов снимают с самолетов. Однако они способны еще длительное время с большой надежностью работать на земле.

Недостатком газотурбинного привода является относительно невысокий кпд (не выше 30 %), а также высокое потребление газа на собственные нужды в качестве топлива.

В последние годы в качестве привода центробежных нагнетателей все шире используются электродвигатели АЗ-4500-1500, СТМ-4000-2, СТД-4000-2, СДСЗ-4500-1500, Они подключаются к нагнетателям через повышающий редуктор.

15.6. Аппараты для охлаждения газа

Необходимость охлаждения газа обусловлена следующим. При компримировании он нагревается. Это приводит к увеличению вязкости газа и, соответственно, затрат мощности на перекачку. Кроме того, увеличение температуры газа отрицательно влияет на состояние изоляции газопровода, вызывает дополнительные продольные напряжения в его стенке.

Газ охлаждают водой и воздухом. При его охлаждении водой используют различные тенлообменные аппараты (кожухотрубные, оросительные, типа «труба в трубе»), которые с помощью системы трубопроводов и насоса подключены к устройствам для охлаждения воды. Данный способ охлаждения газа используется, как правило, совместно с поршневыми газомотокомпрессорами.

На магистральных газопроводах наиболее широкое распространение получил способ охлаждения газа атмосферным воздухом. Для этой цели применяют аппараты воздушного охлаждения (АВО) газа различных типов.

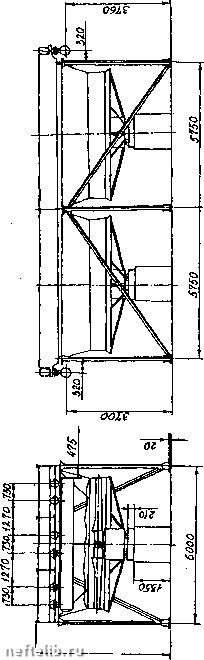

Общий вид АВО показан на рис. 15.6, Конструктивно он представляет собой мощный вентилятор с диаметром лопастей 2..,7 м, который нагнетает воздух снизу вверх, где по пучкам параллельных труб движется охлаждаемый газ. Для интенсификации теплообмена
