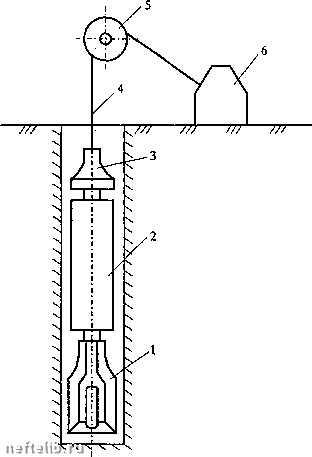

Главная Переработка нефти и газа Рис, 6.3 Схема ударного бурения: 1 - долото; 2 - ударная пгганга; 3 - канатный замок; 4 - канат; 5 - блок; 6 - буровой станок в настоящее время при бурении не()тя[Из1х и газовых скважип ударное бурепне в нашей стране не применяют. Нефтяные и газовые скважины сооружаются методом вращательного бурения. При данном способе породы дробятся не ударами, а разрупппотся вращаюи1,имся долотом, иа которое действует осевая нагрузка. Крутяпинг момент передается иа долото или с поверхности от вранщтеля (ротора) через колонну бурилышгх труб (роторное бурение) или от забойного двигателя (турбобура, электробура, винтового двигателя), установленного непосредственно над долотом. Турбобур - это гидравлическая турбина, приводимая во вращение с помощью нагнетаемой в скважину промывочной жидкости. Электробур представляет собой электродвигатель, защищенный от нроникновения жидкости, питание к которому подается по кабелю с иоверхпости. Винтовой двигатель - это разновидность .забойной гидравлической машины, в которой для преобразования энергии потока промывочной жидкости в механическую энергию вращательного движения использован винтовой механизм. По характеру разрушения горных пород иа забое различают сплошное и колонковое бурение. При сплошном бурении разрушение пород производится по всей площади забоя. Колонковое бурение предусматривает разрушение пород только по кольцу с целью извлечения керна - цилиндрического образца горных пород на всей или па части длины скважины. С помощью отбора кернов изучают свойства, состав и строение горпых пород, а также состав и свойства насыщающего породу флюида. Все буровые долота классифицируются на три типа: 1) долота режуще-ска1И>1вающего действия, разрушающие породу лопастями (лопастные долота); 2) долота дробяще-скалывающего действия, разрушающие породу зубьями, распололеепными па шарошках (шарошечные долота); 3) долота режуце-истирающего действия, разрушающие породу алмазными зернами или твердосплавными штырями, которые расположены в торцевой части долота (алмазные и твердосплавные долота). 6.4. Буровые установки, оборудование и ипструмент Бурение сквалсип осуществляется с помощью буровых установок, оборудования и инструмента. Буровые уетановки Буровая установка - это комплекс наземного оборудования, необходимый для выполнения операций по проводке скважины. В состав буровой установки входят (рис. 6.4): - буровая вышка; - оборудовать для механизации спуско-подъемных операций; - наземное оборудование, непосредственно используемое при бурении; - силовой привод; - циркуляционная система бурового раствора; - привышечные сооружения. Буровая вышка - это сооружение над скважиной для спуска и подъема бурового инструмента, забойных двигателей, бурильных и обсадных труб, размещения бурильных свечей (соединение двух-трех бурильных труб между собой длиной 25...36 м) после подъема их из скважины и защиты буровой бригады от ветра и атмосферных осадков. Различают два типа вышек: башенные (рис. 6.5) и мачтовые (рис. 6.6). Их изготавливают из труб или прокатной стали. Башенная вышка представляет собой правильную усеченную четырехгранную пирамиду решетчатой конструкции. Ее основными элементами являются ноги 1, ворота 2, балкон 3 верхнего рабочего, нодкропблочная площадка 4, козлы 5, поперечные пояса 6, стяжки 7, .маршевая лестница 8. Вышки мачтового типа бывают одноопорные и двухопориые (Л-образные). Последние наиболее распространены. В конструкцию мачтовой вышки А-образного типа входят подъемная стойка 1, секции мачты 2,3,4,6, пожарная лестница 5, монтажные козлы 7 для ремонта кроиблока, нодкропблочная рама 8, растяжки 9, 10, 14, оттяжки 11, тоннельные лестницы 12, балкон 13 верхнего рабочего, 15 - предохранительный пояс, маршевые лестницы 16, шарнир 17. А-образные вышки более трудоемки в изготовлении и поэтому более дороги. Они менее устойчивы, но их проще перевозить с места на место и затем монтировать. Основные параметры вышки - грузоподъемность, высота, емкость «магазинов» (хранилищ для свечей бурильных труб), размеры верхнего и нижнего оснований, длина свечи, масса. Грузоподъемность вышки - это предельно допустимая вертикальная статическая нагрузка, которая не должна быть превышена в процессе всего цикла проводки скважины. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 [ 26 ] 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 |
||
