fO 9

8 7

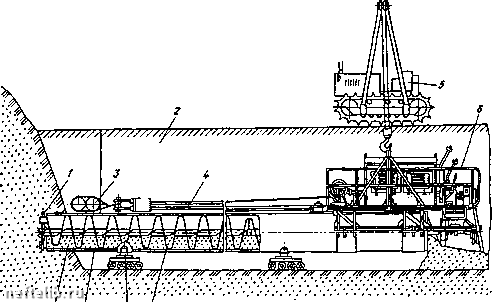

РисЛ 9.14. Схема горизонтального бурения: 1 - буровой инструмент; 2 - рабочий котлован; 3 - опора; 4 - тросы; 5 - трубоукладчик; 6 - силовая установка; 7 - шнековый транспортер; 8 - ролики; 9 - прокладываемый кожух; 10 - разрабатываемый грунт

Подводные переходы

К подводным переходам относятся участки магистральных трубопроводов, пересекающие естественные и искусственные водоемы (реки, озера, водохранилип1а) по их дну. Границы подводного перехода определяются уровнем, до которого вода в водоше поднимается не чаще 10 раз за 100 лет.

Схема подводного перехода показана на рис. 19.15. Она включает основную 2 и резервную 3 нитки трубопровода, а также береговые задвижки (на газопроводах - краны) 1. В случае возникновения аварийной ситуации на основной нитке, она отключается запорными устройствами 1, а транспортируемый продукт пускается по резервной нитке (дюкеру). При щирине водной преграды в межень (в среднем) менее 75 м резервную нитку допускается не сооружать.

Магистральные трубопроводы прокладывают, как правило, с заглублением в дно водоемов. Земляные работы под водой выполняют с помощью специальных землеройных мащин (земснарядов, грунтосо-сов, гидромониторов и т.д.). Широко распространена разработка подводных траншей скреперными установками, приводимыми в дви-же1П1е с обеих сторон реки либо лебедками, либо тракторами с помощью канатов. В отдельных случаях (при глубине водоемов не более 2...3 м) разработку подводной траншеи ведут экскаватором, установленным на понтоне, перемещаемом в свою очередь с помощью лебедок, которые наматывают тросы, закрепленные якорями на берегу.

Перед укладкой трубопровод сваривают, наносят на него изоляционное покрытие, футеруют матами из деревянных реек, после чего его балластируют.

Балластировка, или утяжеление трубопровода производится с целью предотвращения его всплытия. Для этого используют одиночные чугунные или железобетонные пригрузы, а также сплошные покрытия из бетона или асфальтобетона. В настоящее время широко распространены чугунные пригрузы в виде двух полумуфт, скрепляемых болтами. Они жестко фиксируются на трубопроводе через определенные расстояния. Железобетонные пригрузы различны по конструкции. Часть из них имеет седлообразную форму и жестко на трубе ие фиксируются. Другие разным образом закрепляются на трубе. Однако применение одиночных пригрузов требует увеличения размеров отрываемой транлтеи. Наиболее перспективным является применение анкеров, утяжеление труб сплошным покрытием из бетона или заполнение утяжеляющим раствором межтрубного пространства (при схеме прокладки типа «труба в трубе»).

Подготовленный к укладке трубопровод состоит из одной или нескольких секций, общая длина которых на несколько десятков метров превышает ширину водной преграды между урезами воды.

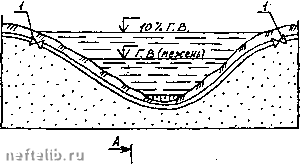

• Рис. 19.15. Схема подводного перехода: 1 - отключаюище устройства (задвижки - на нефтепродуктопроводах, KfHH - на газопроводах); 2 - основная нитка трубопровода; 3 - резервная нитка трубопровода.
