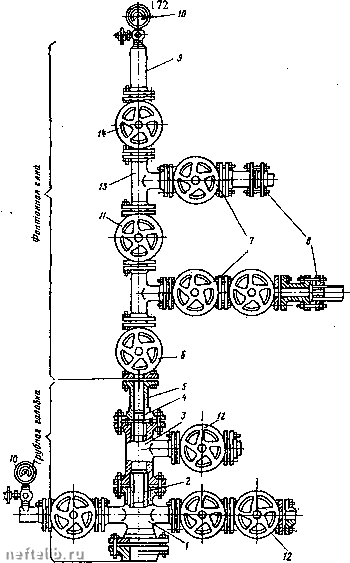

Рис. 7.23. Фонтанная арматура тройниковая:

1 - крестовик; 2,4 - переводные втулки; 3 - тройник; 5 - переводная катушка; 6 - центральная задвижка; 7 - задвижки; 8 - штуцеры; 9 - буферная заглушка; 10-манометр; 11 - промежуточная задвижка; 12 - задвижка; 13 - тройники; 14 - буферная задвижка

нииь

HNtxiR

lxзtxlн

Рис. 7.24. Схема обвязки крестовой фонтанной арматуры:

I - регулируемый штуцер; 2 - вентили; 3 - запорное устройство для сброса продукции на факел или в земляной амбар; 4 - тройник; 5 - крестовина; 6 - предохранительный клапан; 7 - фланцевое соединение;

ГЗУ - групповая замерная установка

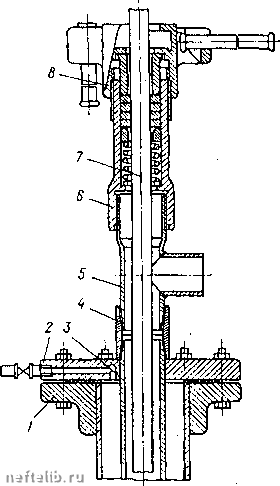

Рис. 7.25. Оборудование устья скважины, эксплуатируемой погружным штанговым насосом:

1 - колонный фланец; 2 - планшайба; 3 - насосно-компрессорные трубы; 4 - верхняя муфта; 5 - тройник; 6 - сальник; 7 - устьевой шток; 8 - крьпнка
