Рис. 3.41. Изменение насыщенности коллектора жидкостью в призабойной зоне скважины после обработки газами:

/ - до обработки; 2 - обработка диоксидом углерода; 3 - обработка азотом; 4 - обработка метаном

тах С нагнетанием в скважину метана и азота радиус зоны пониженной насыщенности коллектора жидкостью составлял около 30-35м, а в варианте с нагнетанием двуокиси углерода - около 25 м. Интересно, что состав оставшейся после обработки ретроградной жидкости оказался во многом похожим во всех вариантах воздействия (рис. 3.42). В наиболее "осушенной" зоне пласта жидкость состояла в основном из наиболее тяжелых фракций Фз, а в зоне с изменяющимся насыщением - из менее тяжелой фракции Ф. Хорошая испаряющая способность рассматриваемых газов подтверждается данными математического моделирования процесса смешения их с газоконденсатной смесью, приведенными на рис. 3.43. При давлении 12,5 МПа смешение газоконденсатной смеси с относительно небольшим количеством (около 5 относительных объемов) метана, азота или их смесью уменьшает насыщенность коллектора жидкостью в 1,5 раза (рис. 3.43, а). При прокачке газа в количестве 25 поровых объемов (относительных объемов бомбы PVT-соотношений) насыщенность уменьшается уже почти в 3 раза. Начальный период прокачки двуокиси углерода (при прокачке до 5 поровых объемов) сопровождается даже некоторым увеличением начальной насыщенности жидкостью. Однако дальнейшая прокачка его (от 10 поровых объемов и выше) приводит к быстрому снижению насыщенности.

При более высоких давлениях двуокись углерода обладает даже лучшими испаряющими способностями, чем метан. Так, при давлении 20 МПа величина конденсатонасыщенности уменьшается до нуля при нагнетании

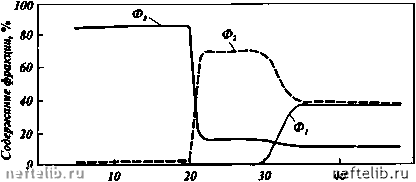

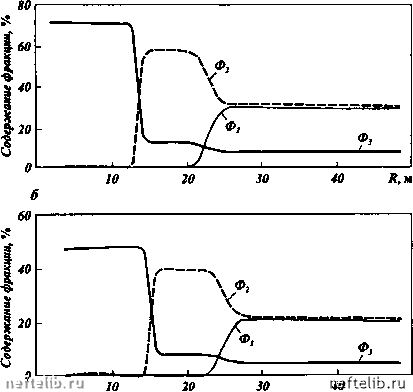

Рис. 3.42. Распределение углеводородных компонентов в жидкой фазе у забоя скважины после обработки газами:

а - метаном; б - диоксидом углерода; в - азотом. Фракции Ф,, Фз, Ф, - моделирующие компоненты С5+

10 15

Объем нагнетаемого газа

Рис. 3.43. Зависимость насыщенности жидкостью сосуда PVT-соотношений от относительного объема прокачанного газа прн различных давлениях:

а - р = 12,5 МПа; б - р = 20 МПа. Обработка газом: ) - COj; 2 - Nj + COj; 3 - С,; 4 - Nj

двуокиси углерода всего лишь в объеме 1 порового объема (рис. 3.43, б). Наихудшими результатами характеризуется процесс смешения с газоконденсатной системой азота. Однако и в зтом случае прокачка 25 поровых объемов азота вызывает уменьшение конденсатонасыщенности в 4,5 раза относительно начального ее значения.
