Осушенный газ на кс-1

x-JOt м-306

Сырь сбой газ

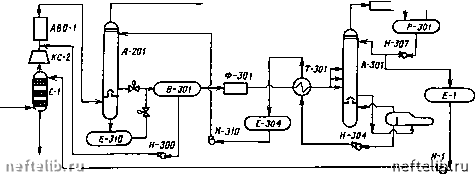

Рис. 4.14. Схема подготовки газа к транспорту при обеспеченном равномерном распределении гликоля в потоке газа на входе в АВО

на АВО газ охлаждается до температуры, при которой в заданном давлении равновесная влагоемкость газа не должна быть меньше значения В,. Это позволит избежать гидратообразования в системе при охлаждении газа. После АВО производится доосушка газа по проектной схеме.

Реализация такой схемы может быть осуществлена с соблюдением условия, когда из входного сепаратора не уносятся механические примеси. Для сведения к минимуму уноса механических примесей с газом, как было указано выше, рекомендуется предусмотреть промывку газа с использованием рефлюксной жидкости.

Очистка раствора гликоля от минеральных солей. Опыт эксплуатации ДКС показывает, что часть жидкости в виде тумана все же проходит через компрессорные агрегаты с газом. Следовательно, и в этом случае неизбежно попадание в абсорберы капельной воды, содержащей минеральные соли.

Одновременно в растворе ДЭГа будут накапливаться также тяжелые

С-101

ФС-Ю1

На КС-

ДКС-1 АВО

J 1-SI-

На регенерацию

НДЭГ

Рис. 4.15. Реализуемая на УКПГ-З схема подготовки газа к транспорту 462

углеводороды, продукты коррозии и разложения, осмоления самого гликоля и т.д.

Это подтверждается фактическими показателями эксплуатации внут-рипромысловых газопроводов и ГКС Уренгойского ГКМ, где в трех цехах за год улавливается до 3500 т раствора ДЭГа. Эти факты указывают на необходимость строительства установки по очистке раствора гликоля от различных примесей.

Благодаря внедрению новых технических решений в схеме установки возможно практически полное выделение гликоля и воды из загрязненного раствора при температурах ниже температуры разложения гликоля.

Одним из способов повышения эффективности работы абсорберов УАОГ при высоких температурах контакта может стать использование триэтиленгликоля (ТЭГ) вместо ДЭГа в качестве осушителя.

Основными показателями, характеризующими осушающую способность гликолей, являются: депрессия по точке росы газа по влаге, их удельные потери на установке осушки, регенерируемость насыщенного раствора и т.д. По всем указанным показателям ТЭГ имеет преимущество перед ДЭГом.

Опыт эксплуатации установок осушки газа на Западно-Тарко-салинском месторождении показал, что по итогам 1997 г. средние потери ТЭГа составили 8,5 г/1000 м1

Перевод установок на ТЭГ возможен при использовании в качестве теплоносителя водяного пара с температурой примерно 210...220 °С. Производство пара с такой температурой невозможно при использовании действующих котлов.

Другим вариантом может быть включение в схему УКПГ огневого блока регенерации, что требует больших капитальных вложений.

В настоящее время прорабатывается вопрос о включении в схему промысловых ДКС котлов-утилизаторов. Реализация этого предложения позволила бы производить водяной пар с температурой 320 °С. В этом случае отпала бы необходимость в огневых блоках регенерации.

Таким образом, использование ТЭГа в качестве осушителя, включение в схему УКПГ огневых блоков регенерации, модернизация и ремонт котлов и производство водяного пара с использованием энергии дымовых газов должны рассматриваться в едином блоке, с учетом снижения объемов добычи газа. Для решения этих вопросов необходимо выполнить соответствующее ТЭО.

В 1998 г. планируется завершить монтажные работы на УКПГ-5 по строительству огневого блока регенерации с термосифонами. После ввода этой установки в эксплуатацию для осушки газа можно использовать раствор ТЭГа. Это позволит накопить соответствующий опыт в условиях низкого давления и при высоких температурах контакта (в летние месяцы). На основе полученных данных можно оценить экономическую эффективность использования ТЭГа.

4.2.8

Технологические показатели разработки

Действующий на 01.01.98 проект разработки по Уренгойской и Ен-Яхинской площадям был выполнен ВНИИГАЗом и в 1996 г. принят Комиссией по месторождениям и ПХГ б. РАО "Газпром". Показатели по Уренгойской и Ен-Яхинской площадям утверждены до 1997 г. Уровень годовых отборов по Уренгойской площади 154 млрд. м, эксплуатационный фонд 777 скважин; по Ен-Яхинской площади 43 млрд. м, эксплуатационный фонд - 261 скважина.

Проект разработки Северо-Уренгойского месторождения выполнен ТюменНИИгипрогазом в 1996 г. и принят на заседании Комиссии по месторождениям и ПХГ. Уровень годовых отборов 18,9 млрд. м, эксплуатационный фонд - 104 скважины.

Проект разработки сеноманской залежи Песцового месторождения (ТюменНИИгипрогаз) принят на заседании ЦКР б. ГГК "Газпром" в 1991 г. Уровень годовых отборов 27,5 млрд. м, эксплуатационный фонд - 145 скважин.

На 01.01.98 разрабатывались Уренгойская, Ен-Яхинская площади и Северо-Уренгойское месторождение.

В настоящей работе приводятся расчеты показателей разработки.

В силу того, что Песцовая и Северо-Песцовая площади не разрабатываются и давление на них близко к начальному, в настоящее время переток газа оттуда оказывает существенное влияние на формирование депрессионной воронки на Ен-Яхинской площади. Так, на конец 2025 г. по всем вариантам переток газа с Песцовой и Северо-Песцовой площадей превысит 62 млрд. м. Следует отметить, что после планируемого ввода в разработку Песцовой площади в 2000 г. величина годового перетока в Ен-Яхинскую площадь уменьшается.

Бурение дополнительных скважин и расширение зоны размещения скважин приводит к увеличению газоотдачи. На конец 2025 г. текущая газоотдача по вариантам составит 89,3 - 89,5 % (в базовом варианте - 87,3 %).

Для всех УКПГ Ен-Яхинской площади в силу разных причин перетоки газа существенно влияют на газоотдачу. Так, для УКПГ-11 и 13 газоотдача, определенная по суммарной добыче, оказывается выше, чем определенная по остаточным запасам, а по УКПГ-12 - наоборот.

Результаты моделирования разработки Уренгойской площади на период до 01.01.2025 по вариантам с бурением новых скважин и без него приведены в табл. 4.4.

Сравнение распределения пластового давления по УКПГ по вариантам показывает, что бурение периферийных скважин не приводит к заметному улучшению отработки объекта разработки. Так, значительное увеличение эксплуатационного фонда на УКПГ-1 АС приводит к незначительному снижению остаточных запасов (на 1,3 млрд. м). По другим УКПГ также не происходит заметного роста газоотдачи периферии за счет ввода новых скважин.

Вместе с тем наличие большого числа скважин, где по прогнозам возможно обводнение как за счет подъема ГВК, так и вследствие низкого качества заколонного цемента, требует расширения объема работ по капи-
