газа, в том числе обратно извлеченного тюменского газа. На 1 января 1998 года в пласт закачано 1711,68 млн м. При этом суммарный отбор газа на опытном участке составил 2377 млн. м, включая 829,5 млн. м (или 48,46 % от объема закачки) обратно извлеченного тюменского газа. Средняя по опытному участку доля в продукции прорвавшегося тюменского газа (рассчитанная как отношение объема добытого "тюменского" газа к общему накопленному объему добычи) к этому времени составила = 34,9 %.

Представляет интерес графическая интерпретация таких показателей, как объемы закачиваемого и добываемого за месяц тюменского газа (рис. 5.36). Видно, что каждый месяц в нагнетательные скважины закачивается около 37 млн. м тюменского газа и примерно 25 млн. м отбирается из добывающих скважин.

На рис. 5.37 представлена диаграмма добычи ретроградных углеводородов. Нижняя часть каждого столбца отражает объем извлеченных С5+, верхняя - Cj -С4, а столбец в сумме показывает величину добычи С2+. Аналогично организованная диаграмма на рис. 5.38 характеризует накопленную добычу этана и высших углеводородов, включая ретроградную часть.

Представляют интерес также данные по динамике молекулярной массы добываемых жидких углеводородов и средневзвешенному по объему добычи составу продукции опытного участка (рис. 5.39, 5.40). Так, если доля легких углеводородов - этана, пропана, в меньшей степени бутанов постепенно сокращается, оставаясь тем не менее на промышленном уровне, то доля стабильного конденсата уже на протяжении более чем пяти лет процесса закачки практически не изменяется. На рис. 5.41 представлены накопленные и ежеквартальные значения средневзвешенного по объему добычи конденсатогазового фактора продукции опытного участка. Накопленная величина КГФ вычислялась как отношение накопленной на определенную дату добычи стабильного конденсата к накопленному объему добычи газа (пластового и прорвавшегося тюменского). Ежеквартальное значение КГФ вычислялось методом отношения массы добытых за квартал углеводородов С5+ к объему квартальной же добычи газа на опытном участке. С начала процесса закачки тюменского газа наблюдается монотонное снижение накопленной величины КГФ от 47 до 42 г/м к настоящему времени. Немонотонный характер кривой ежеквартальных КГФ объясняется неравномерной работой отдельных скважин. В частности, увеличение ежеквартальной величины КГФ по состоянию на июль 1996 г. связано с простоем СКВ. 131 и 150 с апреля 1996 г. На рис. 5.42 и 5.43 представлена динамика текущих и накопленных затрат закачиваемого тюменского газа на добычу ретроградных углеводородов. Эти показатели представляют собой отношения объемов закачанного газа к массе добытых С2+ и С5+. При расчете текущих показателей принимаются во внимание объемы газа, закачанные за каждый квартал, и количество добытых в соответствующий период ретроградных компонентов. Накопленные затраты определяются отношениями суммарного объема закачанного к определенной дате сухого газа и общего количества добытых за время опытно-промышленного эксперимента жидких углеводородов. Если в самом начале прорыва тюменского газа к скважинам опытного участка текущие и накопленные затраты на добычу 1 т ретроградных С2+ представляли около 100 тыс. м/т, то к настоящему времени с увеличением доли тюменского газа в продукции скважин они составляют соответственно 20,5 и 22,5 тыс. м/т. Текущие и на-

40 h

Рис. 5.36. Объемы закачиваемого и добываемого за месяц тюменского газа. Опытный участок в районе УКПГ-8:

I - закачка тюменского газа; 2 - добыча тюменского газа

219945998344994599117799449911995199

1

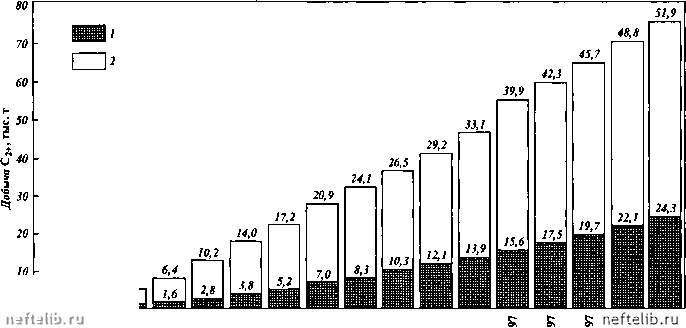

Рис. 5.37. Добыча углеводородов ретроградной части. Опытный участок в районе УКПГ-8:

;-С,,;2-С,-С,
