конденсата. Зона повышенной насыщенности коллектора жидкостью уменьшается в размерах. Повышенная насыщенность жидкостью отмечается в зоне ухудшенных коллекторских свойств. Это вполне объясняется тем, что основное понижение давления отмечается именно в зоне с ухудшенными фильтрационными характеристиками, а следовательно, в этой зоне происходит наиболее значительное выпадение конденсата из газовой фазы из-за резкого изменения термобарических условий.

Похожая картина распределения насыщенности коллектора конденсатом отмечалась у забоя скважин в вариантах с дебитами скважин, пропорциональными значениям усредненной абсолютной проницаемости коллектора у забоя скважин. В этом случае основное увеличение насыщенности коллектора жидкостью также происходило в низкопроницаемой зоне пласта. В отдельных вариантах с неоднородным коллектором максимальные значения насыщенности пластов жидкостью даже несколько превосходили соответствующие максимальные значения ее для однородного пласта. В общем случае уменьшение соотношения проницаемостей коллектора в различных зонах пласта вызывает увеличение максимальной насыщенности коллектора жидкостью. При относительно высоких значениях соотношения проницаемостей зон пласта профиль насыщенности коллектора жидкостью приближается к профилю насыщенности в однородном пласте с уменьшением размеров зоны ухудшенной проницаемости коллектора. Та же картина наблюдается при низких значениях соотношения проницаемостей зон пласта: профиль насыщенности коллектора жидкостью приближается к профилю насыщенности в однородном пласте с уменьшением размеров зоны ухудшенной проницаемости коллектора.

Соотношения значений приведенной проницаемости колектора при однофазной и двухфазной фильтрации практически не различались по вариантам № бНП -10НП и составляли около 7-10 (см. табл. 3.6). Таким образом, расчеты показывают, что ухудшение фильтрационных свойств пласта у забоя скважин (вследствие проявления различных факторов) вызывает уменьшение продуктивности газоконденсатных скважин только за счет уменьшения абсолютной проницаемости коллектора. Накопление ретроградного конденсата происходит в основном в зоне ухудшенной проницаемости коллектора. Поэтому на составляющую скин-эффекта, обусловленную накоплением ретроградного конденсата, ухудшение коллекторских свойств пласта у забоя скважин не оказывает существенного влияния. При этом сама величина скин-эффекта может существенно увеличиваться за счет накопления конденсата.

Влияние неоднородности пластов на накопление конденсата в призабойных зонах скважин

Рассматривалось два вида неоднородности коллектора у забоя скважин:

пласт со случайным полем проницаемости (разнопроницаемые элементы не образуют отдельных более крупномасштабных зон разной проницаемости) - условно назовем его "случайно-неоднородный" пласт;

зонально-неоднородный пласт (разнопроницаемые элементы на отдельных участках объединяются в более крупномасштабные зоны разной проницаемости) - условно назовем его "зонально-неоднородный" пласт.

Для описания распределения проницаемости гетерогенного коллектора в призабойной зоне скважины использовалась методика P.S. Pingrose, G.E. Pickup, J.L. Jensen and K.S. Sorbie, которая достаточно удобна для генерирования случайного поля параметров при сеточном моделировании фильтрационных процессов. Эта методика предполагает описание значения рассматриваемого параметра в любой точке пласта (ячейки пространственной сетки при сеточном моделировании) через значения соседних точек (ячеек) пласта. Для случая двухмерной профильной фильтрации основная формула в алгоритме построения поля параметра представляется в виде

Пу = аЛУ>-и+ y,+ ,j) + а,(У„ , + +Ле,у, (3.33)

где Yij - натуральный логарифм значения параметра в блоке j, а- <у - корреляционные параметры в направлении /? и Z; е, - случайная переменная.

Уравнение (3.33) использовалось для описания распределения проницаемости в пласте. Для первого случая неоднородности (пласт со случайным полем проницаемости) задавались следующие параметры: = cCj, = = -0,95; т) = 0,55. Коэффициент проницаемости (в мкм) определялся в виде кц = 0,08ехр(Уу). Для второго случая неоднородности (зонально-неоднородный пласт) принимались: = а,, = 0,95; ц = 0,75. Коэффициент проницаемости (в мкм) определялся в виде к = 0,065 ехр(У,у).

Коллектор предполагался однородным по пористости с коэффициентом пористости 0,15. Относительные фазовые проницаемости задавались одними и теми же в пределах всего пласта в соответствии с (3.32). В каждом из вариантов расчета использовалась модельная газоконденсатная смесь № 1 (см. табл. 3.3 - 3.4). Моделировалось понижение пластового давления от 35 до 10 МПа при депрессии 0,06 - 0,08 МПа. Использовалась двухмерная профильная модель многокомпонентной фильтрации углеводородов, описанная, например, в работе [6].

Расчеты показали, что неоднородность пласта со случайным полем распределения проницаемости незначительно влияет на профиль насыщенности у забоя скважины. Это видно из рис. 3.25 и 3.26, на которых пред-

\0,10

laos

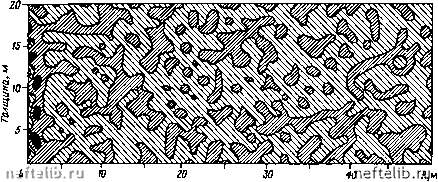

Рис. 3.25. Распределение проницаемости в призабойной зоне скважины (случайное поле про-нвцаемости). Шкала проницаемости указана в мкм

о S 10 15 20 25 30 35 40 45R,m

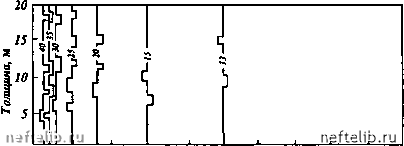

Рис. 3.26. Распределение насыщенности в призабойной зоне неоднородного пласта

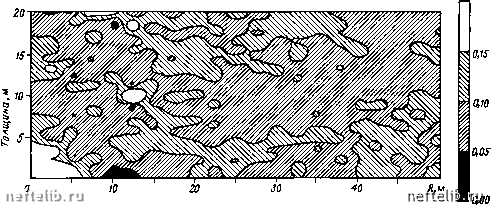

Рнс. 3.27. Распределение проницаемости в призабойной зоне скважины (зонально-неоднородный пласт). Шкала проницаемости указана в мкм

20 25 30 35 40 45R,m

Рис. 3.28. Распределение насыщенности в призабойной зоне зонально-неоднородного пласта

ставлены распределение проницаемости в прискважинной зоне пласта для данного случая неоднородности коллектора и профиль насыщенности в этой зоне пласта. Сопоставление рис. 3.26 и 3.14, на котором показано распределение насыщенности при тех же практически условиях, но в однородном пласте, позволяет утверждать, что рассматриваемый вид неодно-
