Рассмотрим методику построения изотерм адсорбции из экспериментальных данных по вытеснению сухого газа газовой смесью. Предположим, компонент / смеси газов не сорбируется. Тогда, основываясь на дополнительной информации о коэффициентах молекулярной диффузии данного компонента в смеси и зная свойства пористой среды, можно вычислить коэффициент эффективной диффузии по соотношению (2.45).

Полученная величина D. позволяет построить гипотетическую форму

фронта вытеснения в случае несорбируемости компонента (рис. 2.75, кривая /). В действительности, однако, компонент / сорбируется пористой средой, и поэтому фактически определенная из эксперимента кривая фронта вытеснения (кривая 2) будет смещена вправо и иметь более пологий наклон, зависящий от формы изотермы сорбции. Чтобы определить количество сорбированного вещества, например, при концентрации его в газе С/, достаточно определить заштрихованную площадь между двумя кривыми / и 2 (см. рис. 2.75).

Аналитическое выражение для (оценки) заштрихованной площади имеет вид

.fc,] = С,(т-т,)-*- J C,(T)dT- I Cj,.(T)dT,

(2.49)

где С,,, - функции относительной концентрации компонента / на выходе из модели пласта для идеального (в отсутствие адсорбции) и реального случаев соответственно.

Отсюда величина адсорбции /-го компонента а, (моль/м), отнесенная к единице объема пористой среды, равна

a,(C,) = q(T-T,) -*-Jc,,(T)dT -Jci.(T)dT,

(2.50)

где величины С,, и имеют тот же смысл, что и в уравнении (2.48), но выражены в "абсолютных" значениях (моль/м).

Многочисленные эксперименты показывают, что форма фронта при малых и больших значениях С сильно деформирована. На рис. 2.75 изображен типичный для углеводородов случай, причем с увеличением размера молекулы компонента смеси соответствующая кривая все заметнее отклоняется от симметричной S-образной кривой для гипотетического случая.

Принципиально возможно изменение формы фронта вытеснения под влиянием кинетики фазового перехода "адсорбтив- адсорбат". Описанные

с; о

1х, х;

2 X

Рис. 2.75. Изменение концентрации С компонента i в выходящей нз пористой среды смеси:

/ - компонент I не сорбируется; 2 - компонент I сорбируется пористой средой

опыты были повторены при других скоростях фильтрации, еще более низких (-10"® м/с), и результаты обеих серий экспериментов совпадали; отсюда можно сделать вывод, что в условиях описанных экспериментов скорость установления адсорбционного равновесия компонентов достаточно велика.

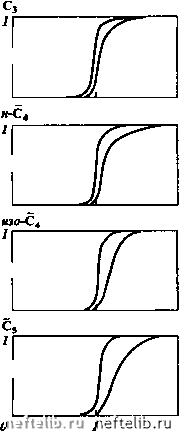

На рис. 2.76, 2.77 представлены экспериментальные графики зон смеси для компонентов Сз, изо-С, н-С, по результатам опытов на моделях пласта номер 1 и 2 (см. табл. 2.20). На рис. 2.78 представлены изотермы сорбции компонентов смеси следующего состава (в мольных %) в моделях пористых сред 1 и 2 (см. табл. 2.20): С, - 79,5; Cj - 9,0; С3 - 6,0; Ц30-С4 - 2,2; н-С, - 1,8; Cj - 1,5.

Из рисунков видно, что изотермы сорбции, особенно наиболее тяжелых компонентов, существенно нелинейны. Резкий подъем вверх изотерм с ростом величины С связан, по-видимому, с началом конденсации компонентов.

На рис. 2.79 изображены зависимости коэффициентов адсорбции К, = а,(СуС,

от плотности вещества / в пористой среде (в моль/м). Видно, что при низких плотностях коэффициент адсорбции не зависит от величины С, и, следовательно, при этом вполне допустимо линейное приближение Генри. Значения °=К,. ,о коэффициентов адсорбции при низких парциальных

давлениях компонентов изображены на рис. 2.80 в виде зависимости от размера молекулы углеводорода. Однако с ростом плотности сорбируемого компонента величина К, становится существенно зависящей от величины С,. Таким образом, соотношение Генри

a,(q) = к,с,

далеко не всегда можно использовать в практических расчетах процессов вытеснения.

Как следует из изложенного, угол наклона кривой С, (см. рис. 2.75) определяется диффузией компонента i и его свойством сорбироваться данной пористой средой. Ясно, что при достаточно больших коэффициентах Генри К, и достаточно малых коэффициентах диффузии Озф. ширина фронта вытеснения будет определяться в первую очередь сорбцией компонентов смеси. Интересно получить критерий

Рис. 2.76. Динамика молярной массы продукции при вытеснении метана газовой смесью из модели пласта длиной 5 м (а) и 20 м (б);р = 5МПа, Т=20С.

Состав газовой смесн, % (молярные доли): С, - 83,04; С2 - 9,48; С3 - 4,29; изо-С -0,48; H-C4 - 1,11; С5+ - 1,60

К, объем пор

0,5 -

0,5 -

0,5 -

0,5

0,5 -

0,5 -

шзо-Сл

0,5 -

2т О

длиной 5 м (а), 20 м (6). Экспериментальные точки на этом и последующих рисунках не показаны

подобия, ПОЗВОЛЯЮЩИЙ определять возможность пренебрежения диффузией компонентов при расчете ширины фронта вытеснения. Из выражения 2.48 следует, что ширина фронта в отсутствие сорбции близка к значению (в безразмерном виде)

At, = 4j

В ТОМ случае, если ширина фронта определяется только сорбцией (диффузия отсутствует), она равна для линейных изотерм ДТс = 2а/С/ = = 2К,. Если изотерма нелинейна, в качестве Kj можно брать его среднее значение.

Искомый критерий имеет вид

(2.51)
