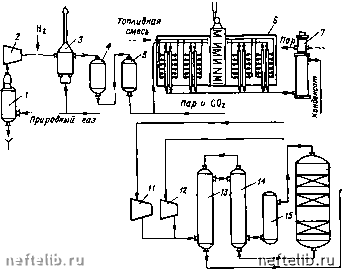

Рис. 4.0. Схема производства метанола при 4-6 МПа:

/, 10 н 18 - сепараторы; 2, 11 и 12 - компрессоры; 3 - подогреватель; 4 - аппарат для гидрирования соединений серы; 5 - адсорбер; 6 - трубчатая печь; 7 - котел-утилизатор; 8, 13 и 14 - теплообменники; 9 и 17 - холодильники-конденсаторы; /5 - подогреватель; 16 - колонна; 19 - сборник

смену нагнетателей и перейти на более высокие степени сжатия. Такие замены было рекомендовано провести на УКПГ-7 в 1999 г. (степень сжатия 1,45), а также на ДКС-б в 1998 г. (степень сжатия 1,3) и 2001 г. (степень сжатия 1,45).

Подготовка газа к дальнему транспорту

Подготовка газа к дальнему транспорту на Медвежьем месторождении осуществляется по схеме адсорбционной осушки газа (УКПГ-1, 3, 4, 5, 6) и абсорбционной осушки (УКПГ-2, 7, 8, 9). В целом они обеспечивают подготовку всего объема добываемого газа до требуемой стандартом кондиции. Однако фактический режим разработки, первоначальное неравномерное распределение отборов по площади газоносности, а также размещение части дожимных компрессорных мощностей после установок подготовки газа привели к значительным изменениям параметров технологии на УКПГ и неравномерным объемам подготавливаемого на установках газа. Причем существующие схемы переброски газа по поверхности между площадками (кроме УКПГ-6, 9) до конца обеспечивают оптимальное распределение объемов подготавливаемого газа. Поэтому производительность установок в настоящее время и в перспективе значительно различается.

Подготовка газа к дальнему транспорту осуществляется по следующей схеме: сбор газа от скважин, первичная сепарация на сепараторах-пылеуловителях ДКС, компримирование на ДКС, охлаждение на АВО ДКС, сепарация газа на УКПГ, осушка, транспорт газа по межпромысло-

вому коллектору, компримирование на ЦДКС, подача газа в магистральный газопровод.

Регенерацию адсорбентов на адсорбционных промыслах производят циркуляцией части осушенного газа, отобранного с выхода УКПГ, и сбросом на вход ДКС за счет перепада давления, создаваемого на ДКС. Компрессоры газа регенерации, предусмотренные по проекту, в настоящее время отключены. Циркуляция газа регенерации осуществляется по следующей схеме: печь огневого нагрева, адсорбер, АВО газа регенерации, сепаратор газа регенерации, линия осушки перед сепараторами-пылеуловителями.

Регенерация абсорбента на установках гликолевой осушки ведется по схеме вакуумной регенерации и включает: выветриватель, теплообменник регенерации, десорбер, испаритель, АВО рефлюкса, вакуум-насос, трубопроводы и насосный парк.

Комплекс расчетов по прогнозу параметров работы установок показывает, что температура газа, входящего на установки, в перспективе может понизиться до 5 -7 "С, температура газа, подаваемого после АВО на ДКС, будет составлять от 25 до 18-20 °С. Давление на установках составит от 0,5 до 0,1-!Ю,15 МПа в конце эксплуатации и зависит от давления в межпромысловом коллекторе, т.е. от режимов работы ЦДКС и ДКС.

Технологический режим газосборной сети всех УКПГ как в настоящее время, так и в перспективе будет безгидратным, поэтому осложнений в технологии подготовки газа в связи с подачей метанола не ожидается, кроме возможных частных случаев. Увеличение удельного выноса пластовой воды приведет к росту нагрузки по жидкости в сепараторах-пылеуловителях.

Установки адсорбционной осушки газа

Суммарная нагрузка по парам воды, несмотря на значительное снижение расходов по адсорбционным процессам, в настоящее время составляет 80 - 90 %, а по УКПГ-4 около 110 %. В перспективе суммарная нагрузка по влаге уменьшится до 10 -50 % из-за значительного уменьшения суточных расходов.

Гидравлические режимы работы линии осушки адсорбционных установок находятся в пределах проектных режимов. Однако ожидаются значительные увеличения линейных скоростей в схеме регенерации и в линии осушки (и в адсорберах), что отрицательно повлияет на процесс подготовки газа. Б ближайшие годы могут наблюдаться осложнения процессов осушки и регенерации, в частности, по УКПГ-1, 4 из-за недостаточного времени на регенерацию адсорбента.

Расчеты параметров печей огневого нагрева и АВО газа подтверждают их надежную работоспособность. Но при этом ожидается превышение линейных скоростей газа более 15 м/с в разные годы по УКПГ-1, 4, 5, 6.

Установки абсорбционной осушки

На УКПГ-2, 7, 8, 9 в качестве абсорбента применяют диэтиленгликоль высокой концентрации (не ниже 99,0 - 99,3 %). Регенерация насыщенного раствора диэтиленгликоля производится на установках вакуумной регенерации. В качестве теплоносителя применяется пар, получаемый в котель-

ных установках. Многолетний опыт эксплуатации этих установок показал их весьма надежную работу.

При подготовке газа существенное значение имеет качественная первичная сепарация пластового газа, так как ее показатели влияют на нагрузку установок по влаге, минерализацию ДЭГа, работу ГПА и в целом на степень осушки газа.

Первичную очистку природного газа от жидкости и механических примесей на УКПГ производят в пункте сепарации пластового газа.

Пункты сепарации пластового газа (ПСПГ) УКПГ-2, 7, 8 имеют одноступенчатую систему очистки, на УКПГ-9 - двухступенчатую ПСПГ. УКПГ-2 состоит из четырех пылеуловителей, модернизированных по чертежам ЦКБН ГПР 476.00.000 и обвязанных параллельно. Согласно прогнозным расчетам параметров работы промысла, аппараты обеспечат эффективную работу до конца эксплуатации.

Однако из-за большой протяженности газопровода (около 700 м) от ПСПГ до ДКС-2 во всасывающем коллекторе накапливается конденсационная влага.

ПСПГ ДКС-7 имеет одноступенчатую систему и состоит из 12 параллельно соединенных сепараторов С-1, модернизированных по чертежам ЦКБН ГПР 433.00.000. Аппараты работают с минимальной нагрузкой по газу и обеспечат эффективную очистку газа до конца эксплуатации газового промысла.

ПСПГ ДКС-8 имеет одноступенчатую систему и состоит из 6 параллельно обвязанных пылеуловителей, модернизированных по чертежам Тю-менНИИГипрогаза МПУ-3.05.000.

ПСПГ ДКС-9 имеет двухступенчатую систему очистки газа; на первой ступени четыре пылеуловителя ГП 144.00.000 с пятью циклонами; на второй - пять фильтр-сепараторов ГП 605.01.00.000. Ранее проведенные исследования и расчеты показывают, что до конца эксплуатации обеспечивается их эффективная работа.

В связи с тем, что в процессе доразработки месторождения будет увеличиваться удельное содержание пластовой и конденсационной воды в газе и возможны залповые поступления жидкости в аппараты, потребуется дальнейшее совершенствование сепарационного, массообменного оборудования и блока очистки ДЭГа от солей и механических примесей.

Б целом прогнозные расчеты параметров работы газовых промыслов позволяют сделать следующие выводы:

1) несмотря на снижение объемов подготавливаемого газа, в работе адсорбционных УКПГ будут осложнения;

2) необходимо предусмотреть внедрение комплекса мероприятий, которые обеспечат стабильную работу УКПГ до конца их эксплуатации;

3) установки абсорбционной осушки газа обеспечат подготовку газа согласно ОСТ 51.40.93 при соблюдении требуемых параметров ведения процесса (t = 10-15 "С, концентрация ДЭГа 99,5 - 99,7 %, расход ДЭГа 10- 18 кг/тыс. м);

4) при снижении давления газа в абсорберах ниже 3 МПа (30 кгс/с№), концентрации регенерированного ДЭГа менее 99 - 99,3 %, температуре контакта выше 20 - 25 °С возможно ухудшение качества осушки газа;

5) необходимое количество регенерированного ДЭГа для осушки планируемого объема газа на УКПГ-2, 7, 8 достигается работой одной установки вакуумной регенерации на весь период эксплуатации, а на
