еще в 2,2 - 2,3 раза уменьшились фильтрационные параметры коллектора. История разработки залежи и эксплуатации скв. 15 полностью подтверждает эти выводы. Продуктивность скважин Западно-Соплесского НГКМ уменьшалась в ходе их эксплуатации за счет накопления ретроградного конденсата у забоя скважин. В среднем продуктивность скважин месторождения изменялась в 2 - 3 раза.

Ухудшение фильтрационных свойств коллектора из-за выпадения парафинов

Изменения термобарических условий у забоев скважин вызывают, наряду с накоплением ретроградного конденсата, выпадение парафинов. Этот процесс непосредственно связан с образованием у скважин зоны с повышенным насыщением жидкостью, и поэтому его следует учитывать не только как самостоятельный фактор, осложняющий эксплуатацию скважин, но и как явление, тесно связанное с накоплением ретроградного конденсата. К настоящему времени определенный объем экспериментальных исследований и результатов промысловых наблюдений накоплен сотрудниками предприятия "Севергазпром". Эти данные в основном касаются газоконденсатных месторождений Тимано-Печорской провинции (Западно-Соплесского, Югидского и др.), которые характеризуются относительно высоким содержанием в газоконденсатной смеси тяжелых компонентов парафинового ряда. Анализ этих данных представляет интерес и с точки зрения обобщения результатов и их учета при контроле процессов выпадения парафинов в пластах других газоконденсатных и нефтегазоконденсатных месторождений.

При изменении термобарических условий содержащиеся в газоконденсатной системе тяжелые компоненты парафинового ряда могуг переходить в твердую фазу, образуя осадки сложного строения и структуры. Наличие в продукции скважины высококипящих парафинов и церезинов (иногда их объединяют под общим названием "парафины"), как правило, вызывает осложнения в коммуникационных линиях и на объектах сбора и подготовки. Процесс отложения парафинов в системе сбора и подготовки продукции, как правило, оказывается неравномерным на протяжении отдельных периодов разработки залежи. Опыт разработки Западно-Соплесского НГКМ показывает, что осложнения, связанные с выпадением парафинов в скважинном и поверхностном оборудовании, характерны лишь для начального периода эксплуатации месторождений, когда из скважин выносится значительное количество конденсата с высоким содержанием "парафина". В дальнейшем, по мере понижения в залежи давления, содержание парафино-церезиновых фракций в добываемом конденсате резко снижается и соответственно уменьшается его выпадение в системе сбора и подготовки углеводородов. К этому периоду разработки месторождений значительная часть высококипящих компонентов выпадает в пласте вместе с углеводородным конденсатом, ухудшая продуктивность скважин.

Присутствие парафинов в коллекторе пласта в виде твердой и жидкой фаз может вызвать значительное уменьшение его проницаемости и пористости. На это указывают экспериментальные исследования по влиянию выпадения парафинов на фильтрационно-емкостные свойства коллекторов, выполненные В.Н. Абрамовым, Г.В. Петровым и В.Р. Родыгиным на образ-

ia„,% О 20 40 60 a,, %

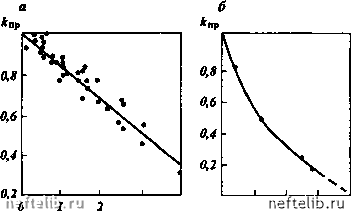

Рнс. 3.13. Зависимости относительной проницаемости образца керна для газа от содержания твердых парафинов в поровом пространстве (а) и от насыщения образцов раствором парафина в керосине (6)

цах керна терригенных отложений Западно-Соплесского ГКМ и представленные на рис. 3.13 в виде зависимости относительной проницаемости образца для газа от содержания твердых парафинов в поровом пространстве и от насыщения образцов керна раствором парафина в керосине. Как видно из этого рисунка, даже незначительное содержание твердых парафинов в порах породы может вызвать существенное увеличение газопроницаемости породы. Это объясняется перекрытием части пор парафинами и выключением их из процесса фильтрации. Изменение структуры пористого пространства приводит к усилению нелинейных эффектов при фильтрации газоконденсатной смеси с соответственным резким возрастанием фильтрационных сопротивлений.

Таким образом, выпадение парафинов в пористой среде у забоя газоконденсатных скважин может явиться одним из существенных факторов увеличения по ним скин-эффекта и уменьшения их продуктивности.

Математическое моделирование многокомпонентного течения углеводородов в призабойной зоне скважины

Большая часть исследований закономерностей течения газоконденсатных смесей в прискважинных зонах пласта выполнялась на основе математического моделирования многокомпонентной фильтрации углеводородов в пористых средах. Основные результаты теоретических исследований в той или иной мере получают достаточно убедительное подтверждение в про-

мысловой практике разработки и эксплуатации газоконденсатных месторождений. В значительно меньшей мере процессы, происходящие у забоев газоконденсатных скважин, изучены экспериментально. В настоящей работе большая часть исследований проводилась автором с сотрудниками путем математического моделирования фазового поведения газоконденсатных смесей и их фильтрации в пористых средах. Поэтому в данной главе описываются математические модели, используемые во всех последующих разделах книги. В частности, рассматриваются модели и расчетные схемы: фазового поведения многокомпонентных углеводородных смесей; изотермической многофазной фильтрации многокомпонентной углеводородной смеси (с водой и без нее); распределения температурного поля в пласте при нагнетании теплоносителя и прогреве пласта, а также фильтрации газоконденсатной смеси в неизотермических условиях; распространения в пористой среде кислотного раствора при взаимодействии его с породой пласта.

Все используемые в работе математические модели описываются в одной главе по следующим причинам. На современном уровне развития математического моделирования задач многокомпонентной и многофазной фильтрации детальное описание самих численных схем расчета занимает значительный объем и, как правило, излагается в специализированных изданиях. Поэтому здесь описаны общие положения используемых в исследованиях математических моделей, а все модели представляются в одной главе с целью облегчить чтение остальных разделов, посвященных изучению происходящих как у забоя скважин, так и в пласте в целом физических явлений или решению чисто технологических задач эксплуатации газоконденсатных месторождений.

3.2.1

Математическое моделирование фазового поведения многокомпонентных газоконденсатных смесей

Фазовое поведение многокомпонентных углеводородных смесей интенсивно исследуется в течение нескольких последних десятилетий, и к настоящему времени в литературе представлен огромный объем как экспериментальных данных, так и теоретических представлений о фазовом поведении и свойствах природных и искусственных газоконденсатных смесей.

Общий анализ данных экспериментальных и теоретических исследований фазового равновесия природных и искусственных углеводородных смесей, исследований газоконденсатных характеристик и свойств природных углеводородных газоконденсатных систем дан в работах А.И. Гриценко с соавторами [6, 25, 27, 31, 40].

Математическое моделирование фазового поведения многокомпонентных углеводородных смесей (какими и являются газоконденсатные смеси) сводится в основном к расчету их парожидкостного равновесия и основных параметров, характеризующих свойства отдельных фаз смеси и свойства самой смеси. Методы расчета парожидкостного равновесия природных углеводородных смесей развивались в трех основных направлениях, доминировавших в разное время. Это:

использование принципа давления схождения, имеющего в своей ос-
