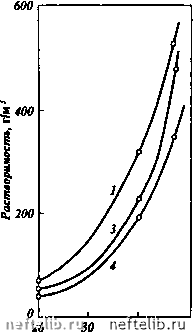

Рнс. 2.30. Изотермы растворимости в сжатом природном газе широких фракций нефти парафинового (кривая 1), ароматического (кривая 3) и нафтенового (кривая 4i основания при 50 °С (см. табл. 2.7)

ее растворимости в газе, в то время как при низких давлениях и температурах существует взаимозависимость состава нефти и ее растворимости в газе. Отсюда, очевидно, можно сделать вывод, что на завершающей стадии разработки газоконденсатонефтяных месторождений при относительно низких пластовых давлениях (около 5-10 МПа) возрастает роль экспериментальных исследований в прогнозировании поведения конкретных газоконденсатных и газоконденсатонефтяных смесей.

С.Н. Бузинов с сотрудниками при участии автора экспериментальными методами исследовал процесс испарения выпавшего конденсата при эксплуатации газоконденсатного месторождения в режиме подземного хранилища газа. В качестве физической модели пласта использовали трубу длиной 1 м с внутренним диаметром 4,3 • 10~ м, в которой был утрамбован кварцевый песок. Проницаемость модели составляла 2- 10"" м, пористость - 25 %. Сначала воспроизводили процесс истощения газоконденсатного пласта от давления 17,2 МПа (давление начала конденсации) до 3,4 МПа при заданной пластовой температуре 21 °С. Пластовый газ начального состава моделировали многокомпонентной углеводородной смесью, содержащей (молярная доля, %): С, - 87,2; Сз - 7,0; С4 - 2,0; С5 - 3,8.

Начальное количество стабильного конденсата (С5+) в газе составляло около 157 г/м, молярная масса - 95,4 г/моль. После истощения модели пласта в нее закачивали газ, повышая пластовое давление в разных опытах до 5,9; 9,8 и 14,7 МПа. Систему выдерживали для установления межфазного равновесия в течение 5-10 сут. Затем из модели пласта отбирали пробы

40 р,МПя

Таблица 2.7

Характеристика широких нефтяных фракций

газа для анализа компонентного состава и определения величины равновесного содержания конденсата в пластовой газовой фазе. В первой серии опытов закачку и отбор газа производили через один и тот же торец модели, во второй серии - через разные торцы. Молярная доля (%) компонентов в закачиваемом газе была следующей: Ci - 95,86; С3 - 3,38; С4 - 0,52; С5+ - 0,24. Результаты опытов представлены на рис. 2.31 и 2.32. Из рисунков четко следует, что при давлениях от 5 до 10 МПа извлечение выпавшего конденсата с помощью прокачиваемого газа идет в очень низком темпе, если сопоставлять отборы конденсата с его остаточными запасами (см. рис. 2.31, графики 2 и 3).

Следует учитывать, однако, что эксплуатация истощенного ГКМ в режиме подземного хранилища газа может рассматриваться как метод повышения конденсатоотдачи конкретного месторождения, поскольку объем прокачки газа в этом случае практически не ограничен. Для осуществления промышленных отборов остаточного конденсата необходимо решать задачу достаточно полного извлечения тяжелых углеводородов (С5+) из газа при низком содержании этих углеводородов в отбираемом газе и в условиях относительно низких давлений на забое и устье скважин.

Экспериментальные и аналитические исследования Т.П. Жузе, СЛ. Зак-са, Г.С. Степановой, В.В. Юшкина, а также газопромысловая практика свидетельствуют о том, что на завершающей стадии разработки ГКМ содержание С5+ в добываемом газе составляет от 50 - 70 до 10 - 30 % содержания, зафиксированного в период начала разработки месторождения. Абсолютные величины содержания фракции С5+ в добываемом газе при пластовых давлениях ниже 10 - 15 МПа колеблются от 30 - 50 до 80-100 г/м, т.е. являются относительно низкими. Вспомним, что на завершающей стадии разработки большинства ГКМ добывается всего 3 - 5 % извлекаемых запасов конденсата.

Анализ опубликованных работ показал, что, несмотря на выдвигавшиеся разными исследователями предложения о закачке в газоконденсатный пласт как на начальной стадии, так и на завершающей стадии разработки обогащенного промежуточными компонентами газа с целью повышения конденсатоотдачи пласта, механизм и эффективность извлечения конденсата обогащенным газом на завершающей стадии разработки совсем не исследованы.

Cj+.r/M

Cj+.riM

Рис. 2.31. Динамика содержания С, в продукции в зависимости от количества объемов пор V прокачанного через пласт сухого газа: 1, 2, 3 - давление соответственно 14,7; 9,8 и 5,9 МПа

10 /MПa

Рис. 2.32. Содержание в продукции С, при закачке и отборе газа через разные (кривая 1) и одну (кривая 2) "скважину"

в связи с этим под руководством автора выполнены экспериментальные исследования фазовых равновесий, позволяющие оценить вклад фильтрации газовой фазы в процесс переноса конденсата при нагнетании в истощенный газоконденсатный пласт газов, содержащих более 20 % (молярная доля) промежуточных компонентов (Cj + С3 + С4). Методикой опыта предусматривались следующие этапы, выполняемые последовательно:

подготовка в рабочей бомбе двухфазной газоконденсатной смеси;

подготовка во вспомогательной бомбе углеводородного газа заданного состава;

изобарический отбор части равновесной газовой фазы из рабочей бомбы с контролем количества отбираемого газа и анализом его компонентного состава;

закачка в рабочую бомбу углеводородного газа заданного состава объемом, равным в пластовых условиях объему отобранной на предыдущем этапе равновесной газовой фазы.

Да последних этапа повторяли в каждом опыте до получения заданного накопленного объема закачанного углеводородного газа. В исходной двухфазной газоконденсатной системе при заданных давлении 10 МПа и температуре 62 °С равновесная газовая фаза составляла 0,875 ± 0,01 общего объема системы. Составы фаз исходной системы приведены в табл. 2.8. В качестве нагнетаемых газов исследованы типичные газы дегазации сырого конденсата, обогащенные в различной степени компонентами С2+ (табл. 2.9).

Таблица 2.8

Составы (молярная доля, %) равновесных при условиях опыта газовой и жидкой фаз

Примечание. Конденсатогазовый фактор (КГФ) газовой фазы системы - 74,2 г/м, молярная масса С. в газовой фазе - 87,5 г/моль.

Таблица 2.9

Состав закачиваемых газов
