притока. В результате это способствовало снижению фильтрационных потерь в зоне дренирования.

На полигоне УКПГ-1 в 1993-1998гг. выполнено 26 аналогичных исследований; результаты позволили с большей уверенностью подойти к выбору нагнетательных скважин и начать целенаправленный контроль за реализацией проекта "Конденсат-3".

Разработанные и описанные в данной работе методики интерпретации дали возможность получить как представительные исходные данные для моделирования процесса воздействия на пласт при составлении проектных документов, так и оперативную информацию о распространении фронтов вытеснения, долях прорыва, изменении продуктивности скважин и т.д. Геофизические исследования позволили построить карты распределения профилей притоков и приемистости в скважинах опытных полигонов (рис. 5.48, 5.49), выявить интервалы прорывов закачиваемого в пласт газа, их изменение во времени. Их динамика в процессе воздействия в единой интерпретации с материалами исследований другими методами дает возможность в принципе управлять воздействием по площади и этажу газоносности полигона путем переноса фронта вытеснения, перераспределения объемов нагнетания по скважинам, изменения количества нагнетательных скважин или искусственным блокированием поглощающих интервалов (временным или постоянным) в нагнетательных скважинах, дальнейшая

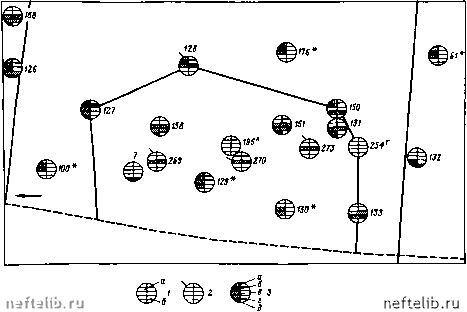

Рис. 5.48. Схема распределения продуктивных отложений по скважинам на опытном полигоне в районе УКПГ-8.

Скважины: / - контрольно-эксплуатационная [а - отложения, вскрытые перфорацией, 6 - поглощающие (газоотдающие) отложения], 2 - нагнетательная; 3 - возраст отложений: а - нижная Пермь (Р.а -Pas), 6 - верхний карбон (Cjg-bCjO), в - московский ярус (Сзт), г- башкирский ярус (СЬ), д- серпуховско-веневскне отложения (C,sr-I-C,vn); • - нет информации по газоотдающим интервалам, л - ликвидированные скважины, г - геофизические скважины

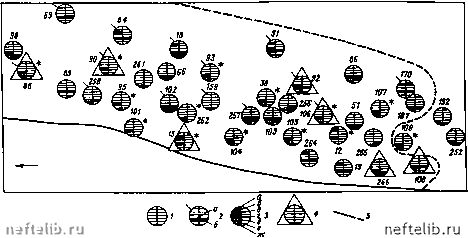

Рис. 5.49. Схема расположения скважин, отдающих н поглощающих интервалов на промышленном полигоне "Конденсат-3".

Скважины: I - добывающая; 2 - нагнетательная [а - отложения, вскрытые перфорацией; 6 - поглощающие (газоотдающие) отложения]; 3 - возраст отложений: а - артинский ярус (Р,а), б - сакмарский ярус (P,s), в - ассельский ярус (P,as), г- гжельский и оренбургский ярус (Сзд-НСзО), д - московский ярус (Cjm), е - башкирский ярус (СзЬ), ж - серпу-ховский ярус (C,sr); 4 - скважины с осложненным стволом; 5 - граница полигона; * - нет информации по газоотдающим интервалам; скв. 109, 192, 252 - скважины эксплуатационного фонда УКПГ-2

закачка в которые малоэффективна. На полигоне УКПГ-8, где нагнетание газа осуществляется в отложения московского яруса, по исследованиям реагирующих скважин установлено, что распространения фронта вытеснения по этажу газоносности не происходит и в данных отложениях наблюдается поддержание пластового давления. Это привело к задавливанию не охваченных воздействием интервалов в скважинах, дренирующих разновозрастные отложения с высокими долями прорыва (до 90 %) и соответственно к снижению их продуктивности. В результате может быть применен способ регулирования путем периодического перевода части нагнетательных скважин на режим отбора с целью выравнивания давления по этажу газоносности и повышения продуктивности реагирующих скважин. Кроме того, такая высокая доля прорыва явно указывает на то, что в интервалах, по которым произошел прорыв, пластовый газ в значительной степени замещен на закачиваемый. Перевод нагнетательных скважин на отбор будет способствовать развитию процесса обратного замещения закачанного газа на пластовый из низкопоровых коллекторов, что приведет к увеличению эффективности воздействия. Таким образом, систематические исследования скважин на опытных полигонах позволяют не только корректировать действующие математические модели процесса, но и принимать необходимые управляющие решения, повышающие эффективность воздействия на пласт.

Эксплуатация месторождения в режиме регулятора

в связи с предполагаемым в будущем вводом в эксплуатацию крупнейшей в Европе газотранспортной системы Ямал-Европа, а также обеспечением эффективного функционирования имеющейся системы магистрального транспорта газа в настоящее время все большее внимание уделяется вопросам обеспечения надежности ее работы. Одним из путей решения этой проблемы является создание по трассе газопровода хранилищ-регуляторов. В качестве такого объекта может быть использовано Вуктыльское НГКМ. Стратегия перевода этого месторождения в статус хранилища-регулятора одновременно содержит в себе и реализацию возможности максимального увеличения углеводородоотдачи пласта.

Проблема и пути ее практического решения были рассмотрены автором совместно с В.Г. Подюком, С.Н. Бузиновым, Е.А. Спиридовичем, Н.А. Гужовым, В.А. Вдовенко, А.А. Захаровым, Ю.В. Илатовским, Е.М. Гурленовым, В.А. Банновой и другими специалистами.

На стадии выполнения ТЭС по переводу Вуктыльского НГКМ в режим хранилища-регулятора был очерчен круг вопросов, касающихся дальнейшей разработки месторождения.

В условиях продолжающейся эксплуатации на режиме истощения пластовой энергии сложно гарантировать стабильное снабжение газоперерабатывающего завода углеводородным сырьем на длительный период (25-30 лет). Решение этой проблемы возможно при реализации принципиально нового подхода к доразработке Вуктыльского НГКМ на завершающей стадии, который обеспечил бы энергетическую стабилизацию пласта.

Другой проблемой, которая также должна быть решена в ходе оставшегося периода доразработки Вуктыльского месторождения, является повышение конденсатоотдачи пласта. Предыдущая эксплуатация этого объекта на режиме истощения пластовой энергии привела к значительным потерям высококипящих углеводородов в виде выпавшего в пласте ретроградного конденсата. Ориентировочные оценки этих потерь дают цифру около 100 млн. т, что соответственно отражается на формировании конечной конденсатоотдачи, составляющей лишь 33 %. Низкий коэффициент конденсатоотдачи при разработке на истощение - это объективная реальность, и она прогнозировалась еще в проекте разработки Вуктыльского НГКМ. В этом же документе предусматривалась необходимость активизации научно-исследовательских работ по разработке технологий, направленных на повышение конденсатоотдачи месторождений за счет извлечения выпавшего в пласте конденсата.

Многолетние фундаментальные исследования специалистов ВНИИГАЗа, предприятия Севергазпром, СеверНИПИгаза и Вуктыльского ГПУ позволили предложить технологию повышения углеводородоотдачи месторождения путем воздействия на истощенный газоконденсатный пласт сухим газом (см. раздел 2.5).

Промышленное опробование данной технологии было осуществлено на двух опытно-промышленных участках ВНГКМ. Полученные результаты
