родности приводит лишь к некоторой деформации линий равной насыщенности коллектора жидкостью.

Более существенное, хотя также не кардинальное изменение профиля насыщенности отмечается в случае эксплуатации скважины в зонально-неоднородном пласте. Как видно из рис. 3.27 и 3.28, в этом случае наблюдается более значительное удаление от скважины линий равных насыщенностей в направлении участков с повышенной проницаемостью. Это вполне объяснимо тем, что по этим направлениям фильтруется большее количество газоконденсатной смеси и соответственно больше выпадает конденсата в виде жидкости. Однако различие в насыщенностях оказывается все же незначительным.

Накопление конденсата в призабойных зонах скважин в СЛОИСТЫХ пластах

В слоистых пластах отмечается значительное различие насыщенностей разнопроницаемых пропластков. На это указывают результаты расчетов, выполненные автором данной работы с коллегами, а также опубликованные в печати. В частности, W.D.Mc. Cain, R.A. Alexander рассмотрели фильтрацию газоконденсатной смеси в пятислойном пласте с соотношением проницаемостей между самым высокопроницаемым и самым низкопроницаемым прослоями около 12,0. Профиль насыщенности для этого случая представлен на рис. 3.29, из которого видно, что размеры зоны повышенной проницаемости в отдельных пропластках явно увеличиваются с ростом их проницаемости. Это вполне объясняется характерным распределением в слоистом пласте давления и фильтрационных потоков. При одинаковых давлениях на стенке скважины во всех вскрытых скважиной пропластках отмечаются очень близкие воронки депрессии, но скорости фильтрации оказываются выше в наиболее проницаемых из них. В результате в наиболее проницаемых слоях в единицу времени фильтруется большее количество газоконденсатной смеси, а следовательно, и более интенсивно протекают массообменные процессы между газом и накопившейся жидкостью.

Во многом аналогичные результаты были получены автором с сотрудниками при исследовании особенностей притока газоконденсатной смеси к скважинам Печоро-Кожвинского НГКМ (Республика Коми). В качестве примера представим расчетные данные по распределению насыщенности в призабойной зоне скв. 21 и 104 этого месторождения. При разработке Печоро-Кожвинского месторождения возникли значительные осложнения в работе скважин, эксплуатирующих основную залежь месторождения в песчаниках старооскольского горизонта среднего девона (DjSt). Пласты залежи отличаются низкой проницаемостью (от тысячных до сотых долей мкм) и высокой степенью их неоднородности. Дебиты газа по этим скважинам к настоящему времени уже уменьшились до 50 - 80 тыс. MVcyr (дебиты конденсата 10-19 т/сут) при достаточно высоких депрессиях на их забоях - от 4 до 8 МПа. Текущее пластовое давление около 21 МПа, а пластовая температура - 90 °С. Углеводородная пластовая смесь моделировалась смесью, состоящей из 10 компонентов. Задавался начальный компонентный состав модельной смеси (в %, молярных): - 3,10; С, - 74,20; Сг - 8,80; Сз - 4,30; н-С - 2,00; H-C5 - 2,65; Ко, - 2,17; Ко - 1,13; К03 -

к=4,7 lOr мкм

к=0,04 Iff мкм

к=2,28 Iff мкм

k*«,S 10-шм

0,5 1,0

2,0 3,2

Расапомшк от асважюш, м

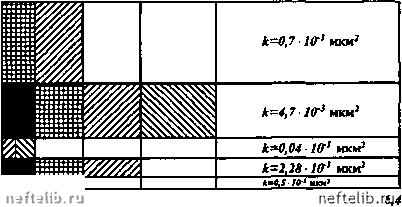

Рис. 3.29. Распределение насыщенности в прискважинной зоне слоистого пласта (по данным W.D. Мс. Cain и пл. Alexander):

а - после 10 сут; б - после 20 сут. Насыщенность конденсатом, %: I - 0 - 4; 2 - 4-8; 3 - 8-12; 4 - 12-16; 5- 16-20

0,45; К04 - 0,75, где псевдокомпоненты Ко,, Koj, К03 и К04 имели следующие основные параметры: температура кипения фракций соответственно - 357; 444; 517 и 580 К, плотность 673; 723; 825 и 852 кг/м молекулярная масса 101,8; 151,4; 207,2 и 280,2.

Пласт в районе скважины моделировался тремя пропластками со следующими параметрами: толщина пропластков № 1, 2 и 3 соответственно 0,7; 1,2 и 30,6 м, коэффициент проницаемости по ним - 0,223; 0,088 и 0,001 мкм, а пористости - 7; 30 и 15 %. Таким образом моделировался пласт с очень низкой проницаемостью основной толщи и тонкими высокопроницаемым и среднепроницаемым пропластками. Соотношение про-

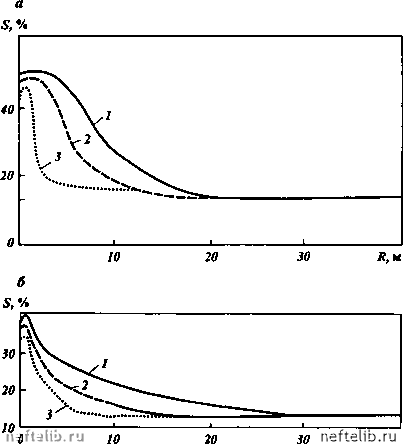

Рис. 3.30. Расчетное распределение насыщенности в отдельных пропластках: а - у забоя скв. 21, Печора-Кожва; б - у забоя скв. 104, Печора-Кожва; 1-3 - номера пропластков

ницаемости между пропластками равнялось 233 и 88 при доле высокопроницаемого и низкопроницаемого пропластков в общей толщине пласта 2,2 и 3,7 %. Для СКВ. 104 принималась также трехслойная модель пласта с толщиной пропластков № 1, 2 и 3 соответственно 1,5; 35,5 и 5 м. Коэффициент проницаемости задавался равным 0,040; 0,020 и 0,0002 мкм, а пористости - И; 19 и 16 %. Таким образом, в этом случае толщины низкопроницаемого и высокопроницаемых пропластков были примерно равными. Фазовые проницаемости задавались соотношениями (3.32).

Результаты расчетов подтверждают неравномерное накопление ретроградного конденсата по отдельным пропласткам. Для обеих скважин в наиболее проницаемом пропластке № 1 отмечается наиболее значительное увеличение насыщенности коллектора углеводородной жидкостью (рис. 3.30, 3.31). Для среднего по проницаемости пропластка № 2 характерны менее значительные насыщенности. Наименьшее накопление конденсата
