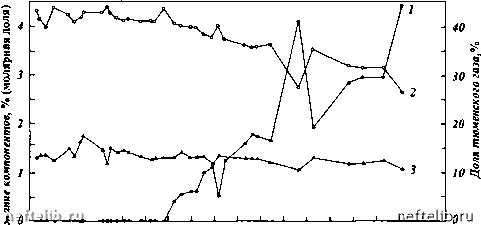

Рис. 5.26. Динамика доли тюменского газа, содержания С,. и азота в продукции скв. 133:

1 - доля тюменского газа; 2 - азот; 3 - С5+

sBixcixBixBixS

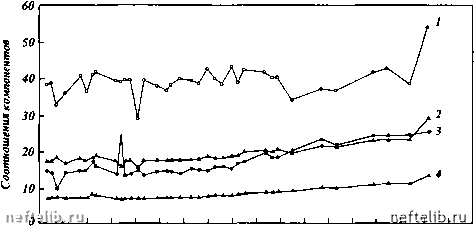

Рис. 5.27. Динамика соотношений компонентов в продукции скв. 133:

1 - С,/С,; 2 - С,/Сз; 3 - (С, • H-CJ/ICuao-CJ; 4 - С/С,

Экспериментальные и аналитические исследования ВНИИГАЗа, выполненные в предыдущие годы, определили возможность прогнозирования темпов изменения молярных концентраций компонентов смеси, поступающей из эксплуатационных скважин, к которым прорвался тюменский газ. В настоящее время прорыв закачиваемого агента получен на девяти из десяти эксплуатационных скважин опытного участка. Скв. 7, где до по-

следнего времени прорыв закачиваемого в пласт газа отсутствует, показывает естественные колебания молярных концентраций компонентов вокруг их исходных фоновых значений.

Вследствие того, что метан и азот характеризуются значительными константами фазовых равновесий в термобарических условиях пласта (>>1), после подхода фронта тюменского газа к эксплуатационной скважине содержание метана и азота в продукции определяется их содержанием в тюменском газе и долей в ней тюменского газа. Компоненты фракции С2+ характеризуются существенно меньшими, чем у метана и азота, константами фазовых равновесий. Поэтому после прорыва тюменского газа за его фронтом остается резерв компонентов С2-4 и С5+ в виде раствора в ретроградном конденсате. Растворенные компоненты в процессе дальнейшей закачки газа активно вовлекаются в испарение и извлекаются из пласта в составе газовой фазы. В первую очередь извлекается самый легкий компонент фракции - этан. Это хорошо видно из анализа динамики состава продукции скважин, к которым прорвался тюменский газ, в особенности СКВ. 129, показавшей снижение содержания этана от 10,3 % (молярная доля) в момент прорыва до 2,1 % в сентябре 1997 года (см. рис. 5.21). Для дальнейшего периода характерно постепенное понижение молярной концентрации в смеси пропана и остальных компонентов газоконденсатной смеси в порядке возрастания их молекулярных масс.

Как видно из рис. 5.21, продолжительное время после прорыва тюменского газа содержание указанных компонентов монотонно снижается, оставаясь на промышленном уровне. Это прослеживается и на зависимостях содержания С5+ в продукции эксплуатационных скважин (рис. 5.22 - 5.26).

Регламент на закачку сухого газа в пласт на опытном участке в районе УКПГ-8 Вуктыльского НГКМ наряду с контролем широкого ряда параметров предусматривает определение следующих компонентных соотношений в продукции добывающих скважин:

Cj Cj с Cj С2 С2 С3 идо - С4 Cj - н - С4

n7 с7 С4 cZ с7 с7 с7 «-С4 С2- U.O-C4

Определение указанных соотношений проводится с целью контроля их динамики в процессе закачки сухого газа, поскольку изменение этих величин характеризует наличие в добываемой смеси нагнетаемого агента. Ранее уже отмечалось, что чувствительность некоторых соотношений индивидуальных компонентов к изменениям компонентного состава газоконденсатной смеси существенно выше, чем чувствительность собственно значений молярных концентраций индивидуальных компонентов. Например, после прорыва тюменского газа содержание метана повышается, а молярная концентрация в продукции азота, наоборот, уменьшается, чем обеспечивается более резкое возрастание компонентного соотношения С,/N2 по сравнению с увеличением и уменьшением концентраций метана и азота соответственно (см. рис. 5.20 и 5.24).

Основные результаты определения компонентных соотношений в продукции двух скважин опытного участка от начала опытно-промышленного эксперимента в сентябре 1993 г. по настоящее время приводятся на рис. 5.20, 5.23, 5.24, 5.27. Такие исследования регулярно проводятся для всех эксплуатационных скважин опытного участка. Графические зависимости свидетельствуют о том, что по состоянию на октябрь 1997 г.

компонентные соотношения в продукции скв. 129 и 133 в разной степени обнаружили тенденцию к отклонению от значений, близких к фоновым, что объясняется, естественно, прорывом к этим скважинам закачиваемого магистрального тюменского газа.

Скв. 7 стабильно сохраняет близкие к фоновым значения компонентных соотношений, что свидетельствует об отсутствии в продукции этой скважины закачиваемого газа. Все остальные добывающие скважины участка в той или иной степени характеризуются наличием в составе продукции прорвавшегося тюменского газа.

Проводимый анализ динамики фактических значений компонентных соотношений в продукции добывающих скважин показывает, что в условиях натурного пласта, содержащего газоконденсатную смесь, изменения этих параметров определяются объемами сухого газа, прокачанного через пористую среду. Использование относительно большого количества контрольных параметров, таких как молярные концентрации индивидуальных компонентов и их соотношения, вполне оправданно.

Применяемый комплекс параметров обеспечивает надежный авторский надзор за реализацией проекта "Конденсат-2".

Оценка объемов добычи жидких углеводородов из скважин опытного участка

Контроль состава продукции, добываемой на опытном участке, дает возможность оценивать объемы добычи жидких углеводородов из скважин опытного участка, включая ретроградную часть.

Результаты расчетов накопленной и среднесуточной добычи фракций С2+ и С5+ по отдельным скважинам, проведенных в соответствии с уточненным регламентом на закачку газа, приводятся в табл. 5.10 и на рис. 5.28 - 5.30. Рис. 5.31, а показывает распределение дебитов по скважинам опытного участка на 01.04.96 г. перед остановкой для проведения капитального ремонта скв. 131 и расположенной вблизи скв. 150. Рис. 5.31, б отражает дебиты добывающих скважин участка на 01.07.97 г. Если общая на-

Таблица 5.10

Добыча жидких углеводородов на опытном участке в районе УКПГ-8 Вуктыльского ГКМ в период с 17.09.93 по 01.01.08 (тыс. тони)
