6 V, м/с

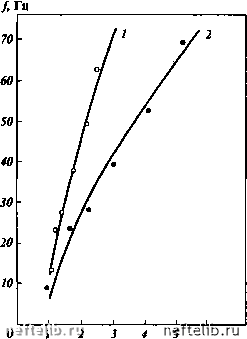

Рис. 5.14. Характеристики канала расходомера АГАК-42-8ЛМ№ 30 (стенд УКПГ-4, сухой газ, р = 5+* МПа, Г = 2+4 "С): I - прибор запакерован; 2 - прибор в трубе (d,„ = 76 мм)

В сопоставимом интервале 2 - 3 м/с крутизна указанных кривых составляет соответственно S, = 27 Гцс/м и Sj = = 12,5 Гцс/м, откуда коэффициенты турбинки (К = 1/S) будут равны: К, = 0,37 м/с-Гц и = = 0,08 м/сГц. Как видим, последняя величина близка к среднему значению коэффициента низкодебитной турбинки расходомеров "Метан" (К = 0,075), известному из литературы [17]. Таким образом, градуировка на стенде УКПГ-4 позволила впервые получить градуировочные зависимости канала расходомера из семейства характеристик, параметром которых является внутренний диаметр колонны, что позволило значительно точнее определить интервалы притока и нагнетания в скважинах Вуктыльского НКГМ.

Необходимость использования геофизических методов при разработке месторождения с воздействием на пласт с целью увеличения компонентоотдачи диктуется прежде всего следующими основными соображениями.

При закачке внешнего агента в нагнетательные скважины необходимо убедиться, что закачиваемый агент (для Вуктыльского НГКМ - сухой тюменский газ) действительно поступает в определенные продуктивные интервалы пласта, а не перетекает по заколонному пространству в другие горизонты, например, из-за некачественного цементирования. Заметим, что аналогичная проблема возникает и при определении интервалов дренирования: газоконденсатная смесь может поступать в ствол скважины вначале по заколонному пространству и далее в колонну в районе интервалов перфорации или фильтра.

При контроле за пластовыми процессами при различных вариантах разработки месторождения важно иметь информацию о расположении и изменении во времени интервалов дренирования и поглощения. Проблема заключается в том, что на поздней стадии разработки месторождений выделение этих интервалов традиционными методами практически невозможно из-за неустойчивых режимов работы скважин и наличия зон газожидкостного барботажа.

Для решения проблемы была разработана специальная методика определения интервалов дренирования и поглощения, основанная на сопоставлении текущей геотермы, записанной в ближайшей наблюдательной скважине, с термограммой остановленной исследуемой скважины.

Рассмотрим выделение интервала дренирования для наиболее сложного случая малых депрессий и большого этажа газоносности, содержащего несколько интервалов притока.

На рис. 5.15 схематически показано распределение температуры в стволе скважины (Г,.) и окружающих породах (Г„) на стационарном режиме отбора газа и температуры и в остановленной скважине (Го). Кроме трех интервалов притока hj -совпадающих с интервалами дренирования, на этом рисунке показан интервал дренирования Я,, частью которого является интервал притока h,, причем температура в интервале дренирования также близка к условной геотермической (Гу„ = Г - А(„ом)- После закрытия скважины температура в стволе постепенно выравнивается с температурой окружающих пород, однако сама эта температура (Г„) может существенно видоизменяться, стремясь к геотермической, за счет следующих факторов:

вне интервала дренирования и притока - за счет кондуктивного теплообмена с окружающими породами;

в интервале дренирования и притока - за счет кондуктивного теплообмена с кровлей и подошвой, а также за счет конвективного переноса тепла потоком флюида (из-за утечек в сальнике лубрикатора) с температурой Г = Г„,>Г.

В результате температура в остановленной скважине отличается как от Г,-, так от Гц, имевших место на предшествовавшем стационарном режиме отбора. При этом температура вне интервалов притока и дренирования (точки А, С, Е, G на термограмме Го) стремится к точкам А, С, Е, G на геотермограмме Г, а температура в интервалах притока и дренирования (точки В, D, F, J на Го) стремится вначале к точкам В, D, F, J на условной геотермограмме Гу„, смещенной на - Af„o от Г, а по прошествии определенного времени - к геотермической температуре на данной глубине.

Взаимное расположение реальных диаграмм Г, и зависит от целого ряда факторов: погрешности разновременных замеров температуры, погрешности определения текущей геотермограммы исследуемой скважины, времени выдержки на режиме закрытой скважины, величины утечки через сальник лубрикатора и т.п. Однако нетрудно показать (рис. 5.16), что изменение положения термограммы остановленной скважины относительно ее текущей геотермограммы Г не приводит к сколько-нибудь значительным погрешностям в определении интервалов дренирования.

Предположим, что в силу каких-то причин геотермограмма Г определена со значительной погрешностью и ее расположение дано на рис. 5.16 линией Г. Очевидно, что в этом случае ДГщ и АГ„„ существенно изменятся (ATin и АГши), однако толщина выявленного по термометрии отдающего пласта и его расположение в разрезе скважины изменяются весьма незначительно. Очевидно, что тот же результат получим и в случае ломаной термограммы Г, а также при смещении не геотермы Г, а самой термограммы.

Таким образом, можно утверждать, что для целей определения интервалов поглощения и дренирования правомерно корректировать положение и форму термограммы остановленной скважины относительно заданной фиксированной геотермограммы при обязательном условии сохранения

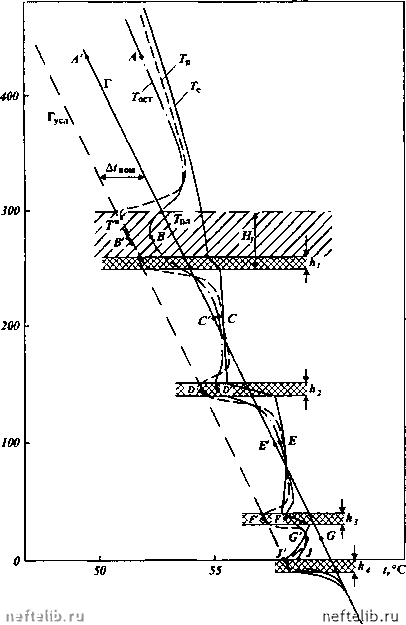

Рис. 5.15. Распределение температуры в скважине (Г,) и окружаюпц1х породах (Г„) на режиме отбора и температуры в остановленной скважине (Г,)
