Л/р , г/моль

;>,MIIa

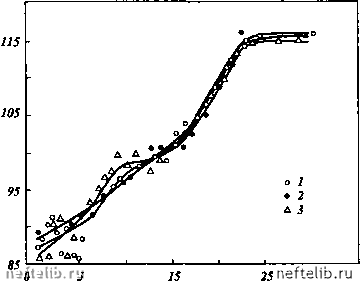

Рис. 1.32. Зависимость молекулярной массы С,-, от давления.

Условные обозначения см. рис. 1.29

При значениях молекулярной массы выше 100 г/моль выход компонентов мало изменяется в процессе снижения пластового давления от 5 -7 до 1 МПа, а резкое снижение в продукции доли компонентов С,о+ позволяет утверждать, что практического значения добыча этой высокомолекулярной части пластовой смеси в области давлений нормального испарения иметь не может, в отличие от легкой части пластовой смеси (фракции Cj-Q).

Значения проницаемости, а также водонасыщенности вмещающей га-зоконденсатную смесь пористой среды в исследованной области практически не влияет на особенности процессов дифференциальной конденсации и нормального испарения газового конденсата.

Таким образом, при той газоконденсатной характеристике, какую имеет вуктыльская пластовая углеводородная смесь, динамика фазовых проницаемостей в пористой среде с типичными коллекторскими свойствами не столь драматична, как при разработке месторождения Нокс-Бромайд. Из средних по проницаемости и пористости объемов норового пространства вуктыльского пласта-коллектора на завершающей стадии разработки будут извлекаться углеводороды, в том числе за счет процесса нормального испарения. Естественно, в худших по сравнению со средними зонах коллектора возможны явления, из-за которых часть запасов углеводородов будет блокирована и составит неизвлекаемые пластовые потери. На снижение потерь, в том числе и этих, направлено предложенное ВНИИГАЗом и реализуемое на Вуктыле в районе УКПГ-8 и УКПГ-1 воздействие на пласт сухим неравновесным газом (см. разд. 2.4 и 5.3).

Mq , r/моль

Л МПа

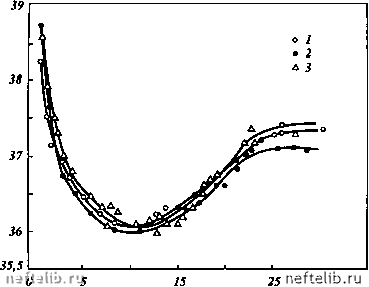

Рис. 1.33. Зависимость молекулярной массы Cj от давления.

Условные обозначения см. рис. 1.29

25 л МПа

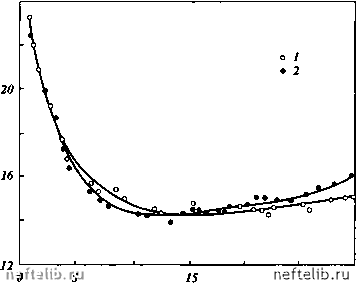

Рис. 1.34. Зависимость содержания фракции Cj., от давления в пористой среде, содержащей 10 % от объема пор связанной воды.

Проницаемость: / - 6410- м; 2 - 9,110 м

Сайклинг-процесс

Увеличение коэффициента конденсатоотдачи, а нередко и газоотдачи при разработке газоконденсатных месторождений может быть достигнуто путем возврата в пласт в течение определенного периода времени добытого газа, из которого предварительно извлечены компоненты С2+ или С3+. Такой режим разработки, обеспечивающий отбор пластового газа с начальным высоким или слабо уменьшающимся содержанием конденсата (благодаря под\ержанию давления) получил название сайклинг-процесса. Впервые применять его начали в конце 30-х годов, в годы второй мировой войны, когда резко возросла потребность в жидких углеводородах как сырье для производства моторных топлив, а потребность в углеводородном газе, напротив, несколько уменьшилась. В 1944 г. в США функционировали 37 установок для осуществления сайклинг-процесса при общем количестве разрабатываемых газоконденсатных месторождений 224. Обратная закачка «отбензиненного» газа применялась в тот период времени не только в США, но и в Канаде и ряде других газодобывающих стран, причем даже на таких газоконденсатных месторождениях, начальное содержание конденсата в газе которых составляло всего 150-180 г/м. По окончании войны вследствие заметного изменения структуры потребления углеводородов и соответствующей динамики цен на жидкие и газообразные углеводороды объемы обратно нагнетаемого в пласт газа резко снизились. Удовлетворительные технико-экономические показатели при реализации сайклинг-процесса стали получать только на ГКМ с начальным содержанием конденсата в газе не ниже 250 - 300 г/м. Основной упор делался на реализацию вариантов частичного сайклинг-процесса, когда объем возвращаемого в пласт газа меньше объема газа, отбираемого из пласта. Одновременно значительно возросла доля нагнетаемых в пласт неуглеводородных газов. В целом, однако, количество объектов, на которых применялся сайклинг-процесс, очень сильно уменьшилось. Тем не менее часть газоконденсатных месторождений США, Канады, некоторых других стран разрабатывались и продолжают разрабатываться в режиме обратного нагнетания газа. Накопленный опыт применения сайклинг-процесса в различных условиях и на месторождениях с разными геолого-промысловыми характеристиками потребовал более глубокого обоснования каждого проекта разработки, предусматривавшего возврат в пласт газа. Стала очевидной необходимость тщательного изучения характера неоднородности пласта - потенциального объекта нагнетания сухого газа. С другой стороны, исследования ВНИИ-ГАЗа доказали, что, во-первых, частичный сайклинг-процесс при низких пластовых давлениях может по своим показателям не уступать процессу при высоких, близких к начальному, давлениях, а во-вторых, можно повысить эффективность процесса, если учитывать состав пластовой смеси. Речь идет о целесообразности использования влияния промежуточных углеводородов (этан-пропан-бутановой фракции) на испаряемость ретроградного конденсата в газовую фазу в послепрорывный период. При этом было показано, что испарение ретроградного конденсата - весьма длительный процесс, и в течение многих лет после прорыва закачанного газа возможно получать из скважин продукцию с высоким промышленным содержанием конденсата.

В связи с тем, что в рыночных условиях при колебаниях спроса на газ и жидкие углеводороды повышается вероятность реализации на россий-
