5 ea

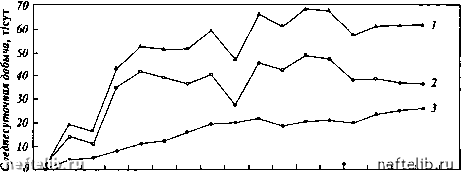

Рис. 5.44. Среднесуточная добыча ретроградных углеводородов:

/ - С,,;2 -С,-С,; J - С,,

Контроль за охватом пласта тюменским газом

По состоянию на 01.01.98 на опытном участке добыто с начала эксперимента около 2,38 млрд. м газа, закачано в пласт более 1,71 млрд. м сухого тюменского газа. С середины 1995 г. на всех добывающих скважинах, кроме СКВ. 7, ведется отбор кроме пластового также ранее закачанного тюменского газа. Доля последнего в продукции участка в целом превышает 35% (см. рис. 5.35).

Оценка коэффициента охвата пласта тюменским газом позволяет получить представление об эффективности вовлечения остаточных запасов углеводородов опытного участка в разработку с воздействием закачиваемым агентом.

Коэффициент охвата Ко„ пласта закачанным тюменским газом наиболее легко рассчитывать балансовым методом, принимая допущения, что границы опытного участка непроницаемы и что коэффициенты сжимаемости закачанного и пластового газов одинаковы в условиях залежи.

Для расчета используются следующие параметры (см. раздел 5.33):

• объем пор опытного участка или запасы пластового газа Уцдг в этом объеме;

• объем сухого тюменского газа Узд.,,. закачанного в пласт на расчетный момент времени;

• объем тюменского газа Уизва.т.г. извлеченного обратно из пласта на расчетный момент времени.

На 01.01.98 Ко„ при V, = 1562,65 млн. м составил

ох» = (V3„.T.r - V„,,,,,)/Vr = (1711,68 - 829,5)71562,65 = 0,56, или 56 %.

Анализ динамики добычи углеводородов пропан-бутановой фракции

При корректировке регламента на закачку сухого газа и отбор продукции, проводившейся в 1997 г. ВНИИГАЗом, было отмечено, что необходимо продолжать систематическую оценку текущих и накопленных затрат тюменского газа на добычу ретроградных углеводородов, впредь выделяя наряду с затратами газа на добычу С2+, С - С, С5+ затраты на добычу фракции Сз -I- С4.

Таким образом, перечень параметров, определяемых в ходе авторского надзора на полигоне в районе УКПГ-8, с 1997 г. дополнен следующими:

• добыча ретроградных углеводородов С3 -I- С;

• удельные затраты тюменского газа на добычу 1 т С3 -I- С.

Во втором полугодии 1997 г. были соответствующим образом модернизированы программы расчета всех показателей контроля (как по отдельным скважинам, так и по участку в целом).

Из графиков рис. 5.45, а, б - 5.46, а, б видно, что объем добычи промежуточных углеводородов в целом пропорционален как доле тюменского газа в продукции, так и дебитам скважин (см. рис. 5.38). Рис. 5.45, б (скв. 131) и 5.46, б (скв. 150) имеют пологие участки, соответствующие времени остановок этих скважин на период проведения ремонтных работ.

На рис. 5.47 показана динамика добычи пропан-бутановой фракции ретроградной части продукции по участку в целом. Нижняя часть каждого столбца отражает объем извлеченных н-С -I- изо-С, верхняя - С3, а столбец в сумме показывает величину добычи Cj.. Согласно этим данным, к 01.01.98 на опытном участке добыто 41,1 тыс. т ретроградных пропана и бутанов.

Текущие и накопленные затраты закачиваемого газа на добычу ретроградных пропана и бутанов были представлены в виде дополнительно построенных графических зависимостей на рис. 5.42 и 5.43 (см. выше). На 01.01.98 г. они составили соответственно 37,3 и 41,68 тыс. м газа на 1 т.

Из приведенных графических и табличных материалов видно, что результатом воздействия на залежь в пределах опытного участка впервые в мире является крупная промышленная добыча ретроградного конденсата. С начала процесса закачки (17.09.93) к 01.01.98 г. на опытном участке добыто 562,38 тыс. т углеводородной фракции С2+, в том числе 76,18 тыс. т, или 13,55%, составляет ретроградная жидкость. Из общего количества 562,38 тыс. т С2+ 474,12 тыс. т получено на тех скважинах, к которым прорвался тюменский газ. Доля ретроградной жидкости в добыче этих девяти скважин (см. табл. 5.10) достигала 16,06%. В составе фракции С2+ стабильного конденсата (С5+) добыто 99,27 тыс. т, в том числе 24,32 тыс. т, или 24,50 %, - ретроградная часть. На девяти скважинах, продуцирующих смесью пластового и тюменского газа, добыча С5+ равна 85,06 тыс. т, а доля ретроградной жидкости - 28,59 %. В общем объеме добычи углеводородов С2+ и С5+ наряду с получением ретроградных углеводородов обеспечен прирост добычи и за счет поддержания пластового давления в пределах опытного участка и повышения устойчивости работы добывающих скважин.

4500 4000 -3500 -н 3000 -2500 -I 2000}- 1500 1000 -500 -О

S; S; S; S S

в. в

а в. X в

к еа

нав.енав.1;на кз;вЗ:<хв а я о я а

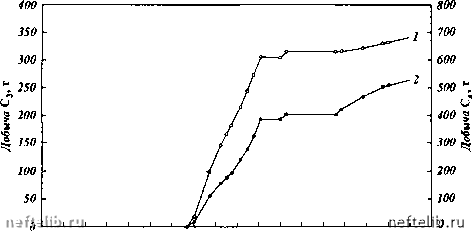

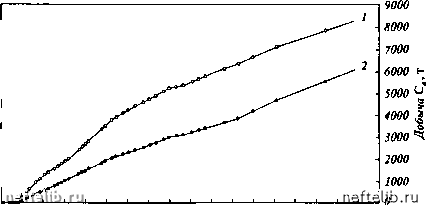

Рис. 5.45. Добыча пропан-бутановой фракции ретроградного конденсата:

а - на СКВ. 129; б - на скв. 131; ) - С3; 2 - С,

В целом анализ результатов оперативного контроля за ходом процесса по данным текущих промысловых исследований скважин опытного участка по закачке сухого газа в пласт показал практически полное соответствие параметров, получаемых непосредственно на промысле, данным, полученным в ходе проведения лабораторных экспериментов и аналитических исследований.
