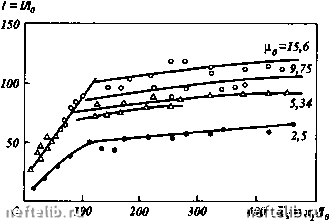

Рис. 2.3в. Зависимость длины зоны смесн х растворитель - нефть от пройденного фронтом расстояния x для растворителя вязкостью 0,53 мПас 112].

/о - выбранный характерный размер - радиус ствола скважины (10 см)

Рис. 2.37. Зависимость коэффициентов С и а от соотношения вязкостей нефти н растворителя ц, 20

Пример. Оценим длину зоны смеси при вытеснении на расстоянии 50 м нефти вязкостью 1,7 мПас растворителем вязкостью 0,3 мПас.

По рис. 2.37 для отношения вязкостей - - 5,67 находим: С = 52,3;

а = 0,113. Отсюда длина зоны смеси равна: 52,3

0,113 = 106 без-

размерных единиц, или 10,6 м (характерный размер для приведения линейных размеров к безразмерному виду выбран равным 10 см).

Для уменьшения неблагоприятных последствий большого отношения вязкостей нефти и растворителя были предложены технологические приемы, которые позволяют заменить резкую границу между растворителем малой вязкости и нефтью зоной с постепенно изменяющейся вязкостью. Сущность такого рода технологических приемов сводится к тому, что на контакт с нефтью сначала закачивают наиболее близкий к ней по вязкости растворитель, затем следующий растворитель, наиболее близкий по вязко-

АСВ, % (массовая доля)

10

К, доли запаса

0,4 0,8 К.объем пор

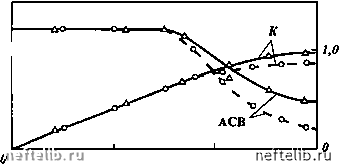

Рис. 2.38. Зависимость коэффициента вытеснения К нефти н содержания асфальтосмолистых веществ (АСВ) в продукции от объема Узакачкн этана (!) н этаноконденсатной смеси [2)

сти к закачанному и т.д. в порядке уменьшения вязкости. Экспериментальные исследования показали, что можно эффективно вытеснять нефть растворителем, в 3 раза менее вязким, чем нефть, если предварительно закачивать в нефтенасыщенную пористую среду небольшие объемы растворителей, каждый из которых отличается по вязкости от контактирующих с ним соседних растворителей, а первый от нефти, не более чем на 25 %. Это - способ создания оторочки растворителя переменной вязкости.

Поскольку от величины отношения вязкостей нефти и растворителя непосредственно зависит длина зоны смеси, т.е. необходимый объем растворителя, выбор растворителя оказывает прямое воздействие на технико-экономические показатели процесса в целом.

При значительном содержании в нефти асфальтосмолистых веществ (АСВ) вытеснение ее легкими растворителями (этаном, пропаном, бутана-ми, широкой фракцией легких углеводородов) осложняется возможным выпадением АСВ в пласте, что может привести к закупорке поровых каналов.

В таком случае, при наличии в газоконденсатной зоне пласта рассеянной нефти, предлагается закачивать растворитель не на контакт "нефть - газ", а на определенном расстоянии от него в газоконденсатную зону. Создавая условия для продвижения растворителя в сторону газонефтяного контакта, добиваются того, что по мере его продвижения по пласту, в результате контакта с рассеянной нефтью, образуется зона смеси повышенной молекулярной массы и вязкости. Как показали эксперименты (рис. 2.38), выполненные во ВНИИГАЗе, вытеснение нефти оторочкой такого растворителя более эффективно, чем чистым легким растворителем [49].

2.4.2

Оценка коэффициента извлечения

Основным показателем, определяющим эффективность применяемого метода разработки, является коэффициент извлечения, представляющий собой отношение количества добытой нефти к геологическим ее запасам в разрабатываемой оторочке (участке). При разработке с использованием процесса вытеснения коэффициент извлечения {К„) может быть представлен как произведение коэффициента вытеснения {г\) на коэффициент охвата Э:

Ал = Л • р.

Коэффициент вытеснения

Коэффициент вытеснения представляет собой отношение объема вытесненного углеводорода к его начальному объему в зоне пласта, охваченной вытеснением. При вытеснении нефти в условиях неограниченной смесимости с растворителем коэффициент вытеснения может достигать 100 %. Достоверные сведения о величине коэффициента вытеснения получают в результате экспериментальных исследований с реальными углеводородными смесями на моделях пористых сред [9, 27, 28].

По данным экспериментальных исследований строится зависимость изменения насыщенности р порового объема модели пласта вытесняющим агентом от безразмерного объема закачки V = V/V, (рис. 2.39), где V -объем порового пространства всей модели; - объем порового пространства модели при X = L. До прорыва растворителя коэффициент вытеснения г = Vi в момент прорыва Г] = V".

Коэффициент вытеснения к любому моменту времени после прорыва растворителя определяется численным интегрированием кривой p(V) по формуле

(2.14)

Рис. 2.30. Изменение коэффициента вытеснения в зависимости от безразмерного объема закачки при различной длине образца

У=УЛ[
