Таблица 3.3

Состав модельных углеводородных смесей

Таблица 3.4

Свойства фракций, моделирующих углеводороды

*ж = ((5ж-5жо)/(1-5жо))-= О

при 5 > 50. при 5 < 5жо,

К = О

(3.32)

при S, > Srt), при S, < Srt).

При этом учитывалось влияние поверхностного натяжения между фазами на фазовые проницаемости коллектора через зависимости критической насыщенности коллектора жидкостью и газом от поверхностного натяжения:

5жо = а„о/(о-ЬЬ„); = l-So/3,

где о - поверхностное натяжение (мН/м); а„, Ь„ - коэффициенты.

Показатели степени и пересчитывались в виде = Cj-fdSo и Qr = Cr-fdrt)- Значения параметров в зависимостях фазовых проницаемостей принимались следующими: с = 1; = 5,7; = I; d = 5,7; = 1; Ьд = 7,4. Капиллярное давление в данной серии расчетов не учитывалось.

Исследовался процесс накопления ретроградного конденсата в призабойной зоне скважины при понижении пластового давления в интервале от 30 до 10 МПа. Депрессии на забое в расчетах задавались в пределах от 0,5 до 1,1 МПа. Максимальные размеры зоны динамического накопления конденсата при этом составляли до 15 -20 м при максимальных значениях насыщенности до 40 - 47 % (см. рис. 3.14).

Значительно большие размеры зоны накопления указываются в работах W. Boom, L. Wit, A.M. Schulte, S. Oedal, J.P.W. Zeelenberg, J.G. Maas. По их данным, как видно из рис. 3.15, радиус зоны повышенной насыщенности может составлять до 100 м и более. Расчеты в данной работе выполняла, используя многокомпонентный пластовый симулятор, исследовательская группа компании "Shell". Рассматривался приток газоконденсатной смеси к одиночной скважине с численным решением на мелкой пространственной сетке. Следует отметить, что значительные размеры зоны с повышенным накоплением углеводородной жидкости были получены также А.В. Назаровым при определении условий работы скважин ряда газоконденсатных месторождений Республики Коми. Отличительной чертой его исследований явилось использование трехфазной трехкомпонентной (газ - углеводородная жидкость -вода) модели фильтрации, в которой не учитывались все особенности массообменных процессов, присущих газоконденсатной системе и более пригодной для изучения течения летучих нефтей.

Широкий диапазон изменения во времени для одной и той же скважины радиуса зоны накопления конденсата и значений насыщенности в ней указывается в работе R. Raghavan и J.R. Jones.

В качестве примера на рис. 3.17 показана динамика насыщенности

0,4 0,3 0,2 0,1

R, м

Рис. 3.15. Профиль насыщенности конденсатом призабойной зоны скважины (по данным W. Boom с соавторами).

Сплошная линия - с учетом зависимости фазовых проницаемостей от капиллярного числа; пунктир - без учета этой зависимости

Дебшп, тыс. м-/сут 800

Время, годы

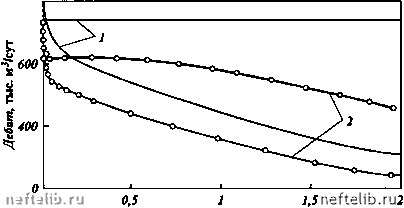

Рис. 3.16. Расчетное изменение во времени дебита газоконденсатной скважины (по данным W. Boom с соавторами).

/ - по газу, 2 - по конденсату. Толстые линии - с учетом зависимости фазовых проницаемостей от капиллярного числа; тонкие линии - без учета этой зависимости

0,1 -

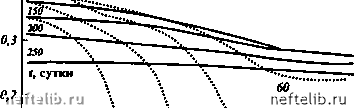

Рис. 3.17. Расчетное изменение во времени профиля насыщенности конденсатом призабойной зоны скважины (по данным R. Ragbaven и J.R. Jones):

Л = 6 м, А = 0,05 мкм 5 = 0

коллектора конденсатом у забоя скважины, полученная в расчетах этих исследователей. Расчеты выполнялись для случая фильтрации в элементе пласта радиусом 300 м с непроницаемыми границами, в котором работает скважина с дебитом 141,5 тыс. MVcyr. Толщина пласта задавалась равной 6 м, коэффициент проницаемости - 0,05 мкм. Согласно выполненным
