сталкиваются с серьезной проблемой градуировки скважинных расходомеров. Даже задача градуировки скважинных геофизических приборов для измерения скорости потока сухого газа до сих пор не имеет сколько-нибудь удовлетворительного решения. Это обусловлено тем, что на результаты градуировки существенно влияет кольцевой зазор между прибором со стандартным диаметром 42 мм и стенками обсадных колонн, внутренний диаметр которых может колебаться от 148 до 62 мм, т.е. компрессор гра-дуировочного стенда должен обеспечивать скорость газового потока до 10 м/с в трубе с внутренним диаметром до 148 мм при давлении 20 - 30 МПа. Очевидно, что мощность такого компрессора будет соизмерима с мощностью компрессоров магистральных газопроводов, поэтому, например, разработчики дебитометров "Метан-1" и "Метан-2" ограничились упрощенной методикой градуировки, когда весь поток проходит через прибор 0 42 мм, а его скорость контролируется поплавковым анемометром при давлении, незначительно превышающем атмосферное. Еще более сложной задачей является имитация газовых потоков с нормированными характеристиками влаго- и конденсатосодержания, так как при этом давление в потоке должно быть близким к реальному давлению в исследуемых скважинах - в противном случае фазовые состояния воды и конденсата будут заведомо отличаться от реальных в действующей скважине, что приведет к недопустимым погрешностям при градуировке.

Оптимальным вариантом градуировки расходомеров для условий Вуктыльского НГКМ (р„„ < 6 МПа) являлось создание стенда с использованием в качестве источника газа магистрального газопровода, проходящего через Вуктыл. В этом случае снималась проблема отдельного мощного компрессора и предварительной осушки газа, так как тюменский газ в газопроводе имеет давление около 7,0 МПа и осушен до товарной кондиции. Немаловажным фактором является высвобождение обустроенных производственных площадей в подразделениях ВГПУ, обусловленное естественным снижением уровня добычи газа на Вуктыльском НГКМ, и наличие технологических установок, которые могут быть использованы для создания газовых потоков с нормированными характеристиками, например стенда для испытания струйных аппаратов, имеющего смесрггель газа и жидкости.

Для испытания геофизических приборов была разработана и реализована конструкция стенда, показанная на рис. 5.12, имитирующая реальные обсадные и насосно-компрессорные трубы.

На стенде также можно имитировать газоводоконденсатный поток различных скоростей и концентраций. Стенд смонтирован на УКПГ-4 Вуктыльского ГПУ.

По существующей схеме газожидкостная смесь подается на имитатор обсадной колонны (рис. 5.12, 3), внутри которого помещается геофизический прибор, регистрирующий параметры газожидкостной среды. Далее газожидкостная смесь поступает в замерную линию, существующую на УКПГ-4, где регистрация параметров производится при помощи стандартных методов (регистрация давления, температуры, расхода газа и жидкости).

Стенд для испытания геофизических приборов, как видно из рис. 5.12, состоит из имитатора обсадной колонны и линий подвода и отвода газожидкостной смеси с точками регистрации температуры и давления потока. Сам имитатор обсадной колонны (рис. 5.13) состоит из двух тройни-

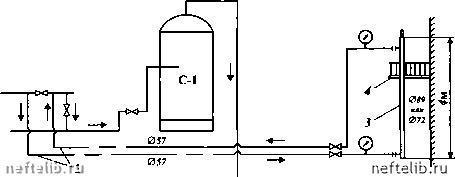

Рис. 5.12. Прииципиальиая схема стенда для испытания геофизических приборов на УКПГ-4 Вуктыльского НГКМ:

1 - подача газожидкостной смесн со стенда испытания струйных аппаратов; 2 - дополнительные линии диаметром 57 мм; 3 - имитатор обсадной колонны; 4 - площадка обслуживания сбросных предохранительных клапанов II ступени

ков ДЛЯ подключения подводящей и отводящей линий, а также набора сменных труб с внутренним диаметром от 62 до 148,3 мм при наружном диаметре от 73 до 168,3 мм.

Набор труб данных диаметров позволяет проводить эксперименты для реально существующих лифтов.

Градуируемый прибор 0 42 мм и длиной не более 3 м располагается в имитаторе обсадной колонны (рис. 5.13) - сменной наклонной трубе с углом 10" по отношению к вертикали на стандартном геофизическом кабеле (0 6,3 мм), уплотненном в верхней части трубы неподвижным сальником. Направление потока газа - снизу вверх, прямолинейный участок от нижнего конца сменной трубы до нижнего торца прибора не менее 1,5 м. Между нижним фланцем и нижним коленом располагаются термокарман и манометр для регистрации температуры и давления.

Смеситель используемого стенда для испытания струйных аппаратов обеспечивает ввод воды и жидкого конденсата в поток товарного (тюменского) газа, находящегося под давлением около 7,0 МПа, с целью создания стабильного (в течение не менее 10-15 мин) потока газожидкостной смеси с концентрацией:

воды в виде пара или мелкодисперсной капельной жидкости, 1 - 100 г/м

жидкого конденсата в виде мелкодисперсной капельной жидкости, О - 50 г/м1

В разработанном стенде предусмотрен контроль расхода сухого газа и контроль параметров газовой смеси двух ступеней:

Рис. 5.13. Имитатор обсадной колонны

количественная оценка заданной концентрации газовой смеси на выходе смесителя;

измерение фактической концентрации газовой смеси на сепараторе.

В качестве примера контрольной градуировки на смонтированном стенде УКПГ-4 приведем градуировку канала расходомера (РМГ) скважинного прибора АГДК-42-8ЛМ № 30. Результаты градуировки в имитаторе колонны с пакером расходомера представлены в табл. 5.8, в НКТ с внутренним диаметром 76 мм - в табл. 5.9.

График зависимостей частоты вращения турбинки от скорости потока газа представлен на рис. 5.14. Как видно из указанного рисунка, зависимость частоты вращения (/) от скорости потока (v) для собственно турбинки (левая кривая) значительно круче, чем та же зависимость для случая, когда поток газа проходит не только через турбинку, но и через кольцевой зазор (диаметром от 76 до 42 мм).

Таблица 5.8

Результаты градуировки ЛГДК-42-8ЛМ № 30 (турбиика иизкодебитиая)

в имитаторе обсадной колонны с пакером расходомера (стенд УКПГ-4) 15.12.05

Диаметр 38 мм - проходной диаметр расходомера в месте расположения турбинки.

Таблица 5.9

Результаты градуировки ЛГДК-42-8ЛМ № 30 (турбиика иизкодебитиая) в трубе с внутренним диаметром d„ = 76 мм (стенд УКПГ-4) 14.12.05
