Mcs. г/моль; G, т/т

Гттгтгтплт1<>

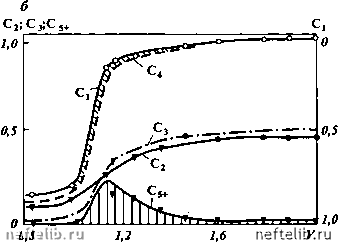

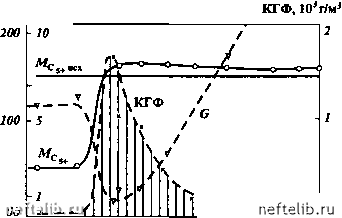

Рнс. 2.4. Зависимость молярной массы М,-, расхода смесн этана и пропана G (молярная доля 50 н 50 %), КГФ (а) н молярной доли С,, С, С3 и [б] от объема прокачанного газа:

р = 6 МПа; f = 60 °С; IV = 2 м/сут; (С -I- Сз)„„ = 12,4 %

2.1.2

Оценка размеров переходной зоны при вытеснении выпавшего в пласте конденсата растворителями

Анализ результатов выполненных экспериментальных исследований и расчетов показал, что выпавший в процессе истощения газоконденсатного пласта углеводородный конденсат может быть извлечен на поверхность с помощью жидких в пластовых условиях растворителей углеводородной природы.

Многочисленные эксперименты и промысловый опыт свидетельствуют о том, что для вытеснения углеводородов из пласта растворителем нет необходимости заполнять растворителем весь поровый объем, достаточно создать оторочку размером от 3 - 4 до 10-12 % объема пор. Максимальные размеры оторочки обусловливаются степенью неоднородности пласта-коллектора, минимальные - физикой образования переходной зоны в условиях однородного пласта. Для оценки минимальной длины переходной зоны при вытеснении нефти растворителем П.И. Забродин, Н.Л. Раков-ский, М.Д. Розенберг использовали результаты экспериментов на моделях однородного пласта длиной до 50 м. Было установлено, что при вытеснении нефти темп увеличения длины зоны смеси в начале процесса вытеснения очень высок, однако после того, как фронт растворителя продвинется на 10 - 20 м, длина зоны смеси практически стабилизируется. Так, на участке продвижения фронта от 20 до 50 м при отсчете от места поступления растворителя в пласт длина зоны смеси по экспериментальным данным возрастала в среднем всего на 9,5 %. При дальнейшем продвижении фронта за пределы 50-метрового участка темп возрастания длины зоны смеси становится незначительным: на расстоянии от 20 до 500 м длина зоны смеси по полуэмпирической формуле ВНИИнефти возрастает менее чем на 40 %. Это свидетельствует о том, что для оценки ожидаемой в пластовых условиях длины зоны смеси при проектировании опытно-промышленного эксперимента по вытеснению нефти или выпавшего конденсата растворителем можно выполнять лабораторные эксперименты на модели пласта длиной 20 - 50 м. В зависимости от проектного расстояния между нагнетательной и эксплуатационными скважинами полученное в экспериментах значение длины зоны смеси можно увеличить согласно полуэмпирической формуле ВНИИнефти:

/с„ = Сх", (2.1)

где С и а - безразмерные коэффициенты, являющиеся функциями соотношения вязкостей вытесняемого флюида и растворителя; х - пройденное фронтом растворителя расстояние, м.

С целью оценки длины зоны смеси при вытеснении растворителем выпавшего конденсата, фазовая насыщенность пласта которым низка, что типично для истощенных ГКМ Урало-Поволжья, были выполнены эксперименты на физических моделях пласта длиной 2; 5 и 20 м. Все эти эксперименты выполнены при температуре 30± 1 °С. Скорость вытеснения конденсата растворителем соответствовала темпу продвижения фронта растворителя (этана) от 3-10" до 9-10" м/с.

Первым этапом экспериментов было создание в моделях условий, соне

КГФ, lOrlM

М, г/моль

Рис. 2.5. Динамика конденсатогазового фактора КГФ (кривые /, 3, 5) и молярной массы М продукция (кривые Z 4, 6) при вытеснения конденсата этаном из моделей пласта различной длины U. 1, 2 - L = 20 м; 3, 4 - L = 5 м; 5, 6 -L = 2 м

Рис. 2.6. Зависимость ширины 7,, зоны смеси с молярной массой М > > 30 г/моль от пройденного фронтом этана расстояния х

ответствующих по фазовому, компонентному составу и термодинамическому состоянию условиям истощенной до 6 МПа газоконденсатной залежи. Методика осуществления операций этого этапа, как и операций последующих этапов, рассмотрена выше. Исходная ГКС имела следующий состав (молярная доля, %): С, -83,58; Сз - 9,66; С - 2,12; С5 - 1,64; Cg - 1,03; С, - 0,71; Се - 0,58; Cg - 0,29; С,о - 0,19; С„ - 0.10; С,2 - 0,10.

Вторым, основным этапом было вытеснение растворителем - этаном двухфазной ГКС с целью извлечения выпавшего конденсата. Результаты, полученные на втором этапе экспериментов, приведены на рис. 2.5 и 2.6. Обращает на себя внимание такая особенность процесса вытеснения конденсата, как компактность зоны, т.е. приведенной к пластовым условиям части продукции с молярной массой 30 г/моль, превышающей молярную массу закачиваемого растворителя - этана. Эта компактность зоны смеси объясняется, очевидно, низкой насыщенностью пористой среды выпавшим конденсатом: при давлении истощения 6 МПа в жидкой фазе ГКС исследованного состава находится всего 1,5 - 2 % объема системы.

Из результатов описанных в этом разделе экспериментов следует, что независимо от значения насыщенности пласта выпавшим конденсатом (исследован диапазон от 1-2 до 10 % объема пор) относительная длина 1с„/х зоны смеси растворитель - конденсат при вытеснении с типичными пластовыми скоростями не превышает для пройденных расстояний следующих значений:

x, м................................... 5 20 50 500

L„, м................................. 1,5 3,5 3,8" 4,8"

.................................. 0,3 0,175 0,076 0,01

Оценка по формуле (2.1) с учетом экспериментальных данных для лг < 20 м.
