теризовавшуюся заданным содержанием ЖУФ (1,9; 2,0; 12,5; 48 % объема пор), давлением 5 МПа и температурой либо 20, либо 62 °С.

Основной этап эксперимента состоял в моделировании процесса вытеснения пластовой углеводородной смеси при заданном давлении (5 МПа) и температуре (20 или 62 °С) нагнетаемым агентом. В качестве нагнетаемого агента использовали сухой углеводородный газ - метан. Использование чистого по компонентному составу метана обеспечило в процессе эксперимента надежность хроматографического контроля динамики извлечения углеводородов, содержавшихся в модели пласта до начала воздействия.

Некоторые результаты изучения углеводородоотдачи модели пласта в процессе воздействия путем изобарической прокачки сухого газа представлены на рис. 2.64, 2.65. На этих рисунках сгруппированы графики изменения некоторых параметров продукции на стадии истощения модели пласта [I) и на стадии прокачки газа [Щ. Естественно, что на стадии истощения средний конденсатогазовый фактор (КГФ) и молекулярные массы продукции в целом и фракции С5+ в том числе существенно выше, нежели на последующей стадии прокачки газа. Однако большой интерес представляют результаты, характеризующие динамику извлечения этана, бутанов, фракции С2 4 и С5+ (см. рис. 2.64). Чем выше молекулярная масса извлекаемого компонента, тем большее количество газа требуется прокачать через модель пласта, чтобы прекратился процесс извлечения этого компонента. Так, содержание этана снижается до 0,1 % после прокачки 1,6 объема пор газа, а для нормального бутана - только после прокачки 2,5 объемов пор. В то же время содержание стабильной части углеводородной продукции - фракции С5+ - мало изменяется в течение длительного этапа процесса прокачки газа; даже после прокачки 5 поровых объемов нагнетаемого агента конденсатогазовый фактор продукции лишь на 25 - 30 % ниже значения этого параметра в начале процесса воздействия. Постепенное возрастание молекулярной массы добываемой фракции С5+ в процессе прокачки газа (на 10 % к моменту закачки 5 поровых объемов по сравнению с

С, Ci;Ci.4 *-

проа • г/моль

100 -

50 -

К,обьем пор

Рис. 2.64. График изменения молярной доли компонентов в продукции прн истощении (Л н изобарическом вытеснении ( , р„ = 5 МПа) пластовой углеводородной смеси сухим газом в модели пласта длиной 5 м

КГФ,

г/м Л/с, г/моль

3 F, объем пор

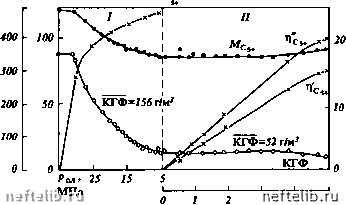

Рис. 2.65. Динамика истощения (/) модели пласта длиной 5 м компонентами и последующего вытеснения ( ) компонентов сухим газом:

коэффициенты извлечения TiJ, даны в % от начальных, а ti - в % от остаточных (р„ = = 5 МПа) запасов Г = 62 °С

началом процесса) свидетельствует о том, что эта фракция за счет испарения в прокачиваемый газ не может быть в принципе полностью извлечена из пласта: наиболее высокомолекулярная часть фракции останется в виде неизвлекаемого остатка даже после бесконечно большого количества прокачанного через пласт газа. Оценка конденсатоотдачи (для фракции С5+) показала, что к концу разработки модели пласта на режиме истощения (при давлении забрасывания 5 МПа) коэффициент извлечения составил 24 % от начальных запасов фракции С5+. При прокачке сухого газа коэффициент извлечения С5+ практически линейно зависит от объема прокачанного газа:

Лс5+ = 3,32V; О < V < 4,

(2.44)

где V - объем прокачанного сухого газа в объемах пор; Цсз. ~ коэффициент извлечения фракции С5+, в % от начальных запасов этой фракции; при У > 4 зависимость несколько изменяется и < 3,32V.

Для оценки влияния содержания ЖУФ в пористой среде на параметры углеводородоотдачи пласта при изобарической прокачке сухого газа была выполнена серия экспериментов на модели пласта длиной 5 м с исходной насыщенностью пористой среды жидкой фазой, существенно меньшей, (порядка 2 % объема пор), чем равновесная насыщенность исследовавшейся газоконденсатной смеси выпавшим конденсатом (12,5 % объема пор). Методика создания такой насыщенности описана выше.

На рис. 2.66 представлены результаты двух соответствующих экспериментов по вытеснению равновесной газовой фазы модели пласта сухим газом (метаном) при температурах 20 и 62 °С. Сравнение рис. 2.66 с рис. 2.64, 2.65 свидетельствует о существенном различии значений всех параметров продукции в случаях вытеснения пластовой смеси сухим газом из

г/моль г/моль

- 100

- 50

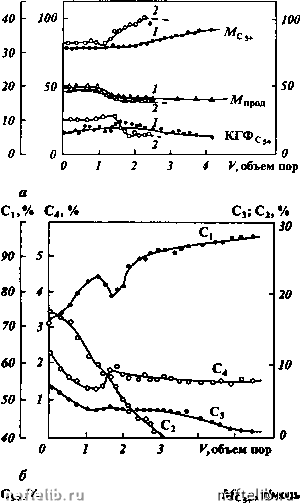

Рис. 2.66. Зависимость параметров продукции модели пласта длиной 5 м от объема прокачанного сухого газа прн давлении 5 МПа:

/ - Г = 20 °С, S

объема пор; 2 - Г = 62 °С, = 1,9 % объема пор

Рис. 2.67. Графики изменения содержания С,, С2, С,, в равновесной газовой фазе (а), а также некоторых параметров продукции модели пласта (6) прн прокачке сухого газа (метана) через модель истощенного до давления р = 5 МПа вуктыльского пласта: Г = 62 °С, неходкая насыщенность ЖУФ равна 48 % объема пор
