P6 % n

Ckb.7 100 127 129 130 131 133 150 151

Ckb.7 100 127

130 131

150 151 158

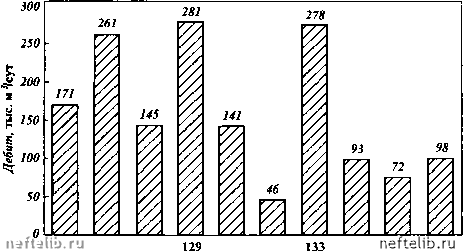

Рис. 5.31. Распределение дебитов по скважинам опытного участка в районе УКПГ-8:

а - на 01.04.96; б - на 01.07.97

ленная добыча жидких углеводородов С2+ по скважинам в общем пропорциональна дебитам (рис. 5.32}, то накопленная добыча жидких углеводородов из ретроградного конденсата (ее распределение дано на рис. 5.33) зависит одновременно как от времени работы скважины после прорыва тюменского газа, так и от ее дебита.

250 -

200 s

I 150

I 100

50 0

Скв.7 100 127 129 130 131 133 150 151 158

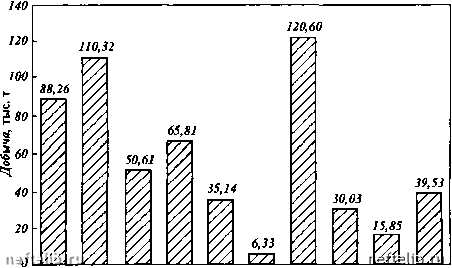

Рис. 5.32. Распределение накопленной добычи углеводородов С» по скважинам на 01.11.98 г.

"-.IS -н

vi 10

5

20,19

7,64

2,19

3,69 3,71

4,87

Скв.7 100 127 129 130 131 133 150 151 158 Рис. 5.33. Распределение добычи ретроградной части углеводородов С на 01.01.08 г.

Анализ суммарных объемов добычи углеводородов

и средневзвешенных параметров процесса закачки газа

Большой практический интерес представляют обобщающие данные по опытному участку, включающие результаты контроля над составом как нагнетаемого газа, так и добываемой продукции.

На рис. 5.34 представлены данные по динамике содержания азота в нагнетаемом газе (по октябрь 1997 года). Этот параметр играет важную роль при определении момента прорыва тюменского газа к добывающей скважине и оценке доли последнего в составе продукции. Отмечаются естественные колебания концентрации, связанные с изменениями состава магистрального газа и погрешностями хроматографических анализов, не превышающими = 0,1 %. Среднее значение содержания азота, рассчитанное за весь период с начала опытно-промышленного эксперимента, составляет 0,77 %.

Рис. 5.35 иллюстрирует динамику объемов закачанного и отобранного

Рис. 5.34. Концентрация азота в нагнетаемом газе (среднее значение 0,77)

2500

2000 -

1500 -

1000 -

500 -

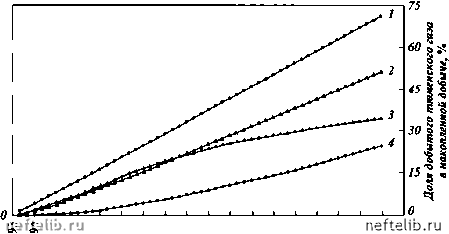

Рис. 5.35. Объемы добытого и закачанного газа. Опытный участок в районе УКПГ-8:

1 - накопленная добыча; 2 - объем закачанного газа; 3 - доля тюменского газа; 4 - добыча тюменского газа
